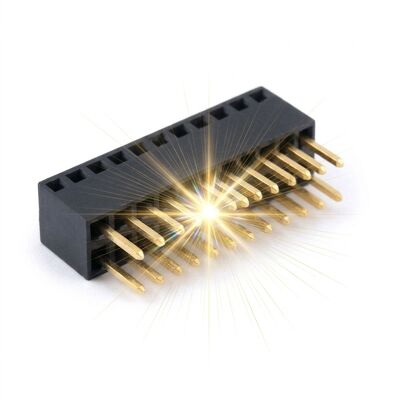

Connecteur d'en-tête femelle Mezzanine à pas fin de 0.8mm, double rangée 2x30P, prise PCB empilable

Lorsque deux planches doivent être empilées dans un boîtier d'une épaisseur de quelques millimètres seulement, l'emplacement des connecteurs devient le facteur limitant avant tout autre.8 mm d'envergure cette double rangée de tête féminine tient soixante contacts dans un corps un peu plus de 12 mm de long, donnant aux concepteurs une interface carte à carte qui reste à l'intérieur du contour du plus petit PCB..Un connecteur de 27 mm dépasserait le bord de la planche.

Tous les contacts ici sont maintenus dans une cellule moulée avec une fenêtre arrière contrôlée.et la rangée de queue finie est vérifiée pour la planéité sur toute la longueur du corps.Le placage en or de 0,38 micron sur le nickel maintient l'interface de contact stable à faibles forces d'accouplement.Ce qui est important car les ressorts doivent être suffisamment légers pour permettre l'assemblage manuel d'une petite pile de mezzanine sans stresser les joints de soudure.

• 0.8 mm de hauteur:60 contacts dans un corps de 12,4 mm, assez petit pour rester dans le contour des PCB compacts.
• Coplanarité contrôlée:Chaque queue est située par une fenêtre moulée et la rangée finie est la planéité inspectée de bout en bout.
• Hauteurs de la pile de 4,0 à 8,0 mm:Plusieurs hauteurs de carrosserie moulées couvrent les espaces communs entre les mezzanines sans modifier le motif du plancher.

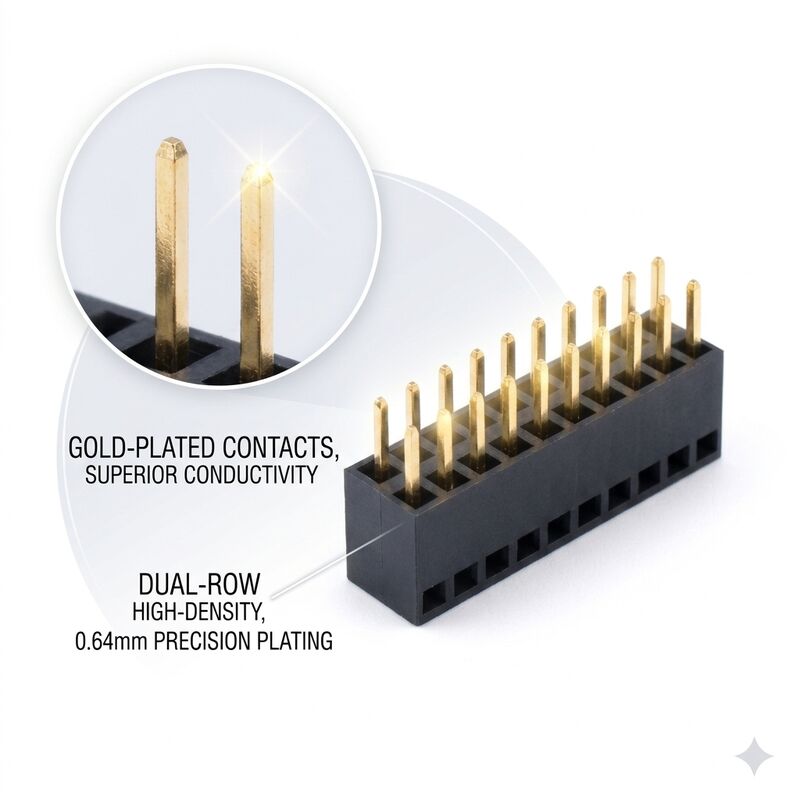

• Or 0,38 micron sur nickel:Interface stable à faible résistance aux forces d'accouplement légères requises par les ressorts à haute résistance.
• Isolateur PA9T:Maintient les cellules de contact sub millimétriques fidèles à travers 260 C reflow et cycles thermiques répétés.
• Les postes de guidage:Des poteaux d'alignement moulés centrent la tête d'accouplement avant que les contacts ne s'engagent, protégeant les racines fines.

Les connecteurs mezzanine à 0,8 mm d'envergure se trouvent dans les produits où la surface du panneau est précieuse et la hauteur est fixée par le boîtier.Les sondes à ultrasons portatives les utilisent pour connecter une carte frontal analogique à une carte de traitement numérique, les modules de caméra les utilisent pour les connexions de capteur à ISP, et les unités radio compactes les utilisent entre une carte RF et une carte à bande de base.dans les terminaux de point de vente qui empilent un tableau d'affichage sur un tableau principal, et dans les boîtiers de caméras automobiles où les deux plaques doivent être alignées à une fraction de millimètre.

Taille du corps de 4.0, 5.0, 6,5 et 8,0 mm sont disponibles à partir du même système de contact, et un en-tête mâle correspondant est cité à partir du même dessin afin que la hauteur de la pile soit garantie.Les positions de 2 x 10 à 2 x 40 sont produites sans frais d'outillageNous pouvons ajouter une coque de blindage pour les piles sensibles aux RF, un onglet de retenue pour la rétention mécanique, et du ruban adhésif et du rouleau pour le placement automatisé.Pour les programmes automobiles, le revêtement peut être porté à 0.76 microns et l'isolateur a été déplacé à une température plus élevée, et nous fournissons un rapport d'inspection complet du premier article avec l'ordre d'échantillonnage.

Les prises de mezzanine de haute hauteur sont livrées dans des plateaux antistatiques de 1000 pièces, chaque pièce étant dans sa propre poche afin qu'aucun contact ne touche un voisin.Les plateaux sont empilés dans des cartons à l'exportation portant l'étiquette neutre CNJWY, et chaque carton est marqué avec le niveau de sensibilité à l'humidité parce que ces pièces sont uniquement de reflux.Le poids brut est plafonné à 15 kg pour le fret aérien et les palettes pour le fret maritime sont enroulées contre l'humidité du conteneur- l'emballage en ruban adhésif et en bobine est disponible pour les lignes automatisées.une première feuille de dimension de l'article et un certificat d'épaisseur du revêtement tirés du même lot de production.
