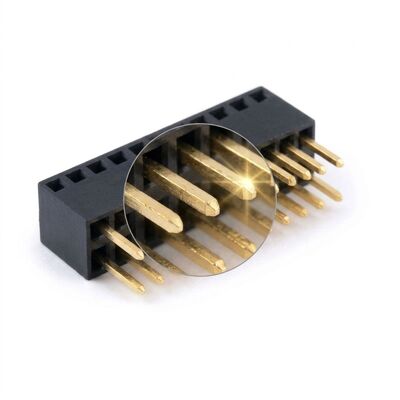

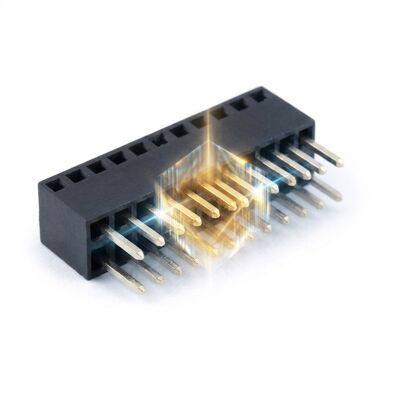

Connecteur femelle à double Contact, courant élevé, pas de 2.54mm, 5A, prise de puissance PCB

La plupart des en-têtes de 2,54 mm sont classés à deux ou trois ampères, ce qui est bon pour les signaux et marginal pour la puissance.Cette variante élève le plafond à 5A par contact en utilisant deux doigts de ressort indépendants sur chaque borne au lieu d'un, doublant le chemin conducteur et la force normale en même temps.30 mm de bronze de phosphore de stock réduit également la hausse de température qui limiterait autrement le courant dans un bloc de connecteur dense.

Parce que le contact dissipe plus de chaleur,l'isolant se déplace jusqu'à PA9T et le corps est moulé avec des espaces d'air plus larges entre les cellules de sorte que la chaleur quitte le champ d'épingles au lieu de s'imprégner du boîtierLe résultat est un connecteur qui transporte le courant du moteur, le courant du pilote LED ou le courant du chauffeur à travers les mêmes ingénieurs d'empreintes de 2,54 mm déjà utilisés pour les signaux,éviter un bloc terminal séparé sur les planches qui n'ont pas de place pour un.

• 5A par contact:Les doubles doigts de ressort doublent la trajectoire conductrice et la force normale, ce qui élève la puissance bien au-dessus des prises 3A standard.
• 0.30 mm de bronze phosphoreux:Un matériau de contact plus épais réduit l'élévation de température, de sorte que le courant nominal se maintient dans les blocs denses.
• Des ressorts à double contact:Deux doigts indépendants maintiennent la pression si l'un se détend, améliorant la fiabilité sous vibration.
• Corps à haute température PA9T:Gère le fonctionnement ambiant à 125 C et le reflux à 260 C sans ramollir autour des cellules de contact.
• Flux d'air dans une cellule ouverte:Des ouvertures moulées plus larges permettent à la chaleur de s'échapper du champ d'épingles au lieu de s'imprégner de l'isolant.
• La même empreinte de 2,54 mm:Remplace un en-tête de signal standard sans modifier le schéma de sol des PCB ou le poste d'accouplement.

Les en-têtes à courant élevé de 2,54 mm sont utilisés lorsqu'une carte a besoin de déplacer la puissance sans ajouter un terminal de vis. Les cartes de pilotage de moteur les utilisent pour transmettre le courant de phase à une étape de puissance,Les luminaires à LED les utilisent pour relier une carte de pilote et une carte de moteur léger, et les systèmes de gestion des batteries les utilisent pour apporter du courant de harnais de cellules sur le PCB de mesure.et dans les modules de signalisation ferroviaire qui doivent résister à des températures ambiantes élevéesDans chaque cas, le connecteur transporte plusieurs ampères tout en maintenant l'ensemble en service.

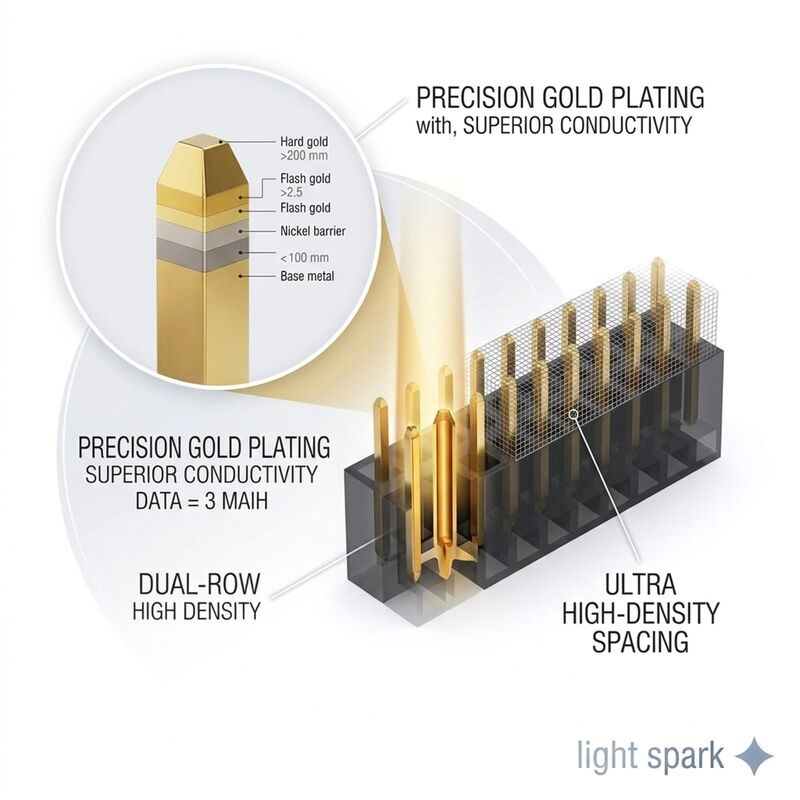

Nous pouvons ajuster le contact à votre profil actuel: une variante 6A avec revêtement plus épais est disponible,et une version avec une paire de puissance et les positions restantes comme contacts de signal standard est produite sur demandeLes positions de 2 x 2 à 2 x 20 sont découpées à partir de bandes sans charge d'outillage.épaisseur de l'or à 0.76 ou 1.27 micron pour les programmes de haute fiabilité, et un pivot de localisation pour l'assemblage automatisé..

On emballe 1000 pièces par sac antistatique avec sécheur, 10 sacs par carton d'exportation.chaque carton porte le numéro de lot de production qui renvoie au dossier d'essai actuel de dératage pour ce lotLe carton est revêtu de mousse de sorte que les ressorts de contact ne soient pas préchargés en transit et le sac intérieur est étanche à l'humidité.et le fret maritime est emballé sur palettes et enveloppé en étirementsLes étiquettes de marque propre, les cartons à codes à barres et les emballages testés par chute sont disponibles.
