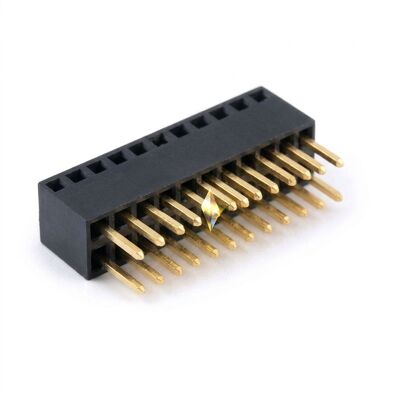

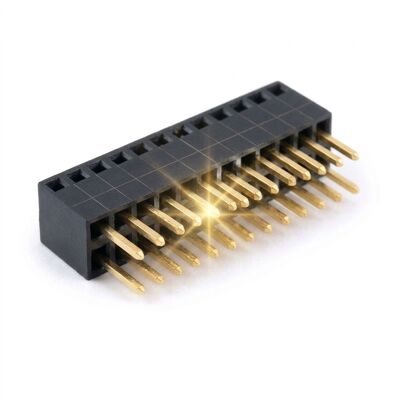

Connecteur d'embase femelle à Angle droit, pas de 1.00mm, prise horizontale pour montage sur PCB

Les connexions de bord de carte sont gênantes lorsqu'une prise verticale force le câble à tourner à quatre-vingt-dix degrés à l'intérieur d'un boîtier mince. Ce connecteur femelle à angle droit de 1,00 mm amène l'axe d'accouplement parallèlement à la carte, de sorte qu'un câble plat ou un petit connecteur mâle s'insère horizontalement et repose contre la paroi du boîtier. Il en résulte un assemblage à profil bas et un chemin de câble plus court dans les produits où chaque millimètre de profondeur est déjà alloué.

Avec un pas de 1,00 mm, les queues de contact ont très peu de métal à manipuler, de sorte que le corps est moulé en PA6T et chaque queue est ancrée à travers un canal moulé plutôt que simplement pressée dans la paroi. Ce détail maintient les queues perpendiculaires pendant l'insertion, ce qui est la principale cause de défaillance des joints de soudure dans les connecteurs à angle droit et à pas fin. Un flash d'or sur une barrière de nickel protège l'interface de contact, et les épaules moulées transfèrent la charge d'insertion directement dans la surface de la carte.

• Axe d'accouplement horizontal :Amène l'entrée du câble parallèlement à la carte, réduisant la profondeur d'assemblage dans les boîtiers minces.
• Queues à angle droit ancrées :Les canaux moulés maintiennent chaque queue perpendiculaire, évitant les joints inclinés qui affligent les connecteurs à entrée latérale à pas fin.
• Pas fin de 1,00 mm :Trente circuits tiennent dans la largeur qu'une pièce de 1,27 mm consacrerait à vingt-trois.

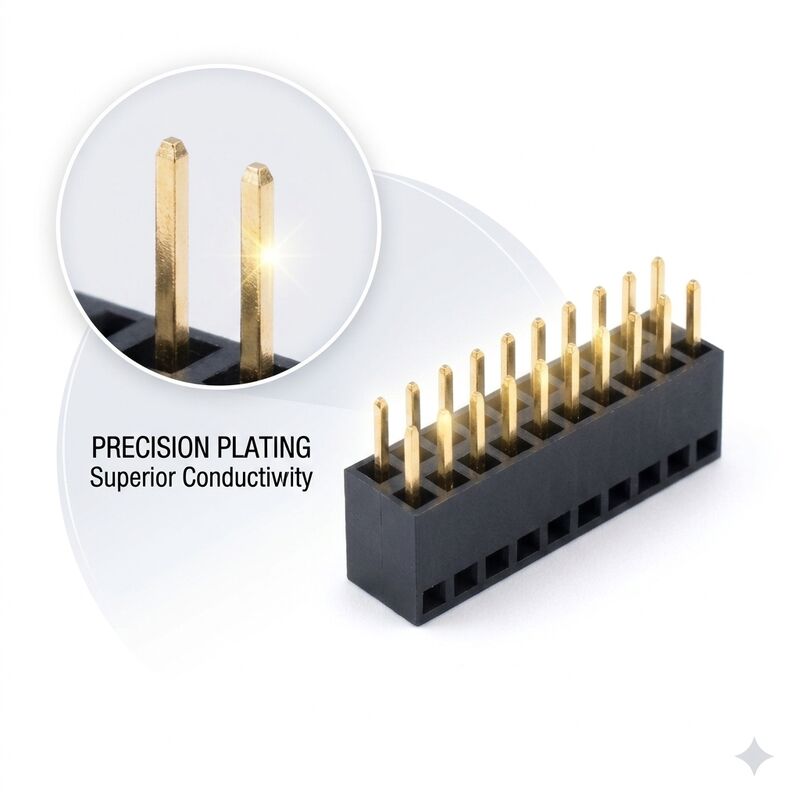

• Flash d'or sur nickel :Protège l'interface de contact contre l'humidité et les composés soufrés courants dans les joints en caoutchouc.
• Épaules porteuses :La force d'insertion est transférée dans la surface de la carte au lieu de reposer uniquement sur les joints de soudure.
• Corps compact :Une petite empreinte au bord de la carte laisse de la place pour le routage sous le connecteur.

Les connecteurs à angle droit de 1,00 mm conviennent aux produits qui se connectent latéralement : un câble plat sortant d'un terminal portable par la paroi latérale, une carte de capteur glissant dans une fente sur une carte mère, ou un petit connecteur mâle s'insérant dans le bord d'un circuit imprimé de pilote d'affichage. Ils sont courants dans les appareils médicaux portables où le boîtier n'est que de quelques millimètres plus épais que la batterie, dans les contrôleurs de bande LED qui se branchent sur un rail, et dans les boîtiers décodeurs où une carte flexible avant entre par le côté. Lorsqu'une prise verticale forcerait un rayon de courbure de câble plus serré que ce que permet le conducteur, cette pièce résout le problème au niveau du connecteur.

Les positions de 2 à 30 sont découpées dans une bande continue. Nous pouvons mouler le boîtier avec une paroi de clé pour que le connecteur mâle correspondant ne puisse entrer que d'une seule manière, ajouter des chevilles de verrouillage de carte pour une rétention mécanique pendant le soudage à la vague, et fournir la pièce sur bande pour un placement automatisé. Un placage sélectif en or de 0,38 ou 0,76 micron, un isolant PA9T pour une seconde passe de refusion, et un fond fermé pour empêcher le flux de pénétrer dans la cage de contact sont tous disponibles. Nos ingénieurs conservent une bibliothèque de connecteurs mâles correspondants du même pas et établiront un devis pour les deux moitiés ensemble afin que l'empilement soit garanti dimensionnellement.

Emballé dans des sacs antistatiques de 2000 pièces avec un sachet de dessicant, cinq sacs par carton d'exportation. Comme les queues font saillie horizontalement, chaque sac est rembourré avec un coussin en mousse afin que la rangée de contacts ne puisse pas reposer sur le fond du carton. Les cartons sont imprimés avec l'étiquette neutre CNJWY, maintenus sous 15 kg bruts et fermés avec un ruban adhésif inviolable. Les palettes de fret maritime sont étirées et cerclées contre l'humidité, et les expéditions aériennes sont doublées de mousse. Les distributeurs peuvent demander des sacs de leur propre marque, des cartons à code-barres et des emballages testés pour la chute. Chaque lot comprend un rapport dimensionnel couvrant le pas, l'angle de la queue et la hauteur du corps, ainsi qu'un certificat d'épaisseur de placage et une déclaration RoHS.
