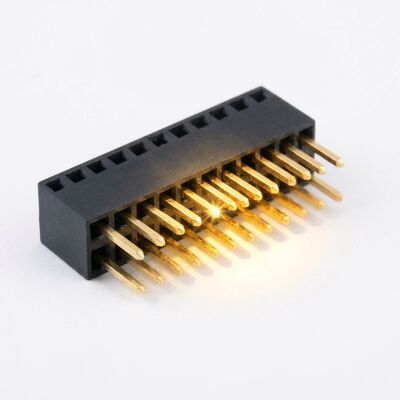

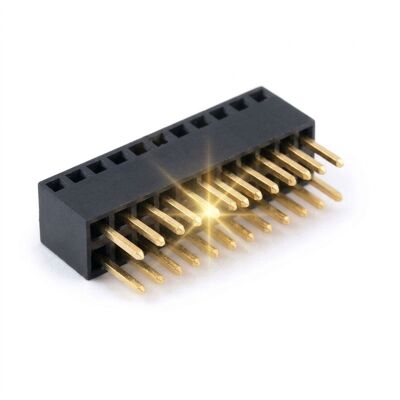

Connecteur femelle à embase empilable à longue patte, double rangée, surélevé de 15 mm, pas de 2,54 mm

Certains panneaux ne peuvent tout simplement pas s'asseoir près l'un de l'autre.ou une carte fille doit effacer un condensateur électrolytique élevé sur la carte mèreCette tête de femme à double rangée de 2,54 mm surélevée résout ce problème avec une hauteur de corps de 15 mm et des jambes de soudure étendues,laissant les concepteurs de régler la carte à la carte de l'écart au connecteur au lieu d'ajouter des obstacles et une deuxième étape d'assemblage.

L'isolant conserve la même grille de contact de 2,54 mm qu'une tête de femme standard mais façonne le corps en une haute tour côtière.Les côtes verticales raffermissent la tour de sorte qu'il ne se plient pas quand une tête d'accouplement est inséré hors angle, et les queues de contact sont suffisamment longues pour traverser les planches de 1,6 mm et laisser un filet de soudure complet sur le dessous.Le flash d'or sur le nickel maintient l'interface de contact stable tandis que le corps élevé absorbe le levier mécanique d'une pile profonde.

• hauteur d'empilement de 15 mm:Une tour moulée de 15 mm fixe la planche à l'écart de la planche sans obstacles, économisant une étape d'assemblage par paire de planches.
• Géométrie de la tour à nervures:Les côtes verticales raffermissent le corps surélevé de sorte que l'insertion en angle décalé ne fléchisse pas le champ de contact.
• Pieds de soudure de 3 mm étendus:Les longues queues laissent un filet complet sur les planches de 1,6 mm et restent soldables depuis le bas dans les processus ondulatoires.
• Grille complète de 2,54 mm:Les contacts restent sur la hauteur standard, de sorte que la pièce s'accorde avec n'importe quelle tête mâle ordinaire à deux rangées.
• L'or éclair sur le nickel:Le sous-plaquage au nickel maintient une faible résistance au contact et empêche le cuivre de migrer dans la couche d'or.
• Force d'insertion constante:Les ressorts de contact équilibrés signifient qu'une pile à 40 voies s'insère toujours à la main sans presse.

Les prises surélevées sont le cheval de bataille silencieux de l'empilement des cartes. Elles tiennent les cartes de pilotage LCD et OLED au-dessus d'une carte logique principale dans les panneaux d'instruments,modules de communication de levage exempts de magnétisme sur une alimentation électriqueDans les commandes d'éclairage LED, elles soulevent la carte de pilote afin que le flux d'air puisse passer entre les deux PCB.Les boîtiers industriels les utilisent au lieu de joints en laiton parce que le connecteur effectue l'espacement et la connexion électrique dans un seul emplacement, ce qui raccourcit le temps de montage et élimine une opération de fixation de la ligne.

La hauteur du corps est de 5.0, 8.5, 11.0Les plaquettes, 15,0 et 20,0 mm sont toutes produites à partir de la même famille d'inserts, donc le passage d'une conception à une pile plus haute ne modifie pas l'empreinte du PCB.0 mm pour les arrière-plans épais, forment un pivot de localisation pour l'alignement de la prise et de la place, et ajoutent une paroi polarisante de sorte que l'en-tête d'accouplement ne peut être inséré qu'à un sens.Pour les programmes de volume, l'isolateur peut passer à PA9T où la carte passe par un deuxième reflow, et les contacts peuvent être fournis avec de l'or sélectif de 0,38 micron sur la zone d'accouplement uniquement pour contrôler les coûts.

Les prises d'empilement sont emballées dans des sacs antistatiques de 1000 pièces, les corps hauts nichés dans un plateau moulé afin que les tours ne supportent pas le poids du carton au-dessus.Chaque sac est muni d'un déshydrateur et d'une carte d'indicateur d'humiditéLes cartons à l'exportation sont de 15 kg brut, imprimés avec l'étiquette neutre CNJWY et fermés avec du ruban adhésif.qui empêche les tours de se déformer sous charge dans un récipient humideL'impression sur carton personnalisée, les étiquettes de marque propre et les sacs intérieurs à code-barres sont disponibles, et chaque lot est livré avec un rapport de jauge de hauteur qui enregistre la hauteur réelle du corps de cinq pièces échantillonnées.
