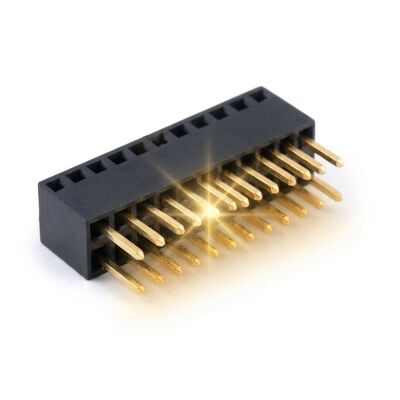

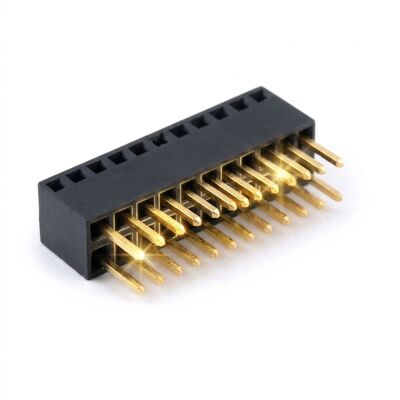

Embase femelle à broche ronde usinée de 2,54 mm, 40 broches, plaqué or sur nickel, tourné avec précision

Les contacts estampillés sont rapides et peu coûteux, mais ils ne peuvent pas égaler la mémoire de ressort d'une cage usinée.chacune portant une cage de contact à six doigts qui enveloppe un poteau rond ou carré de tous les côtésLe résultat est une prise dont la force d'insertion reste uniforme sur des centaines de cycles, raison pour laquelle les prises usinées dominent les planches à combustion,Les prises d'essai IC et tout ensemble qui est couplé et non couplé pendant l'utilisation plutôt qu'une fois à l'usine.

L'isolant est en PPS plutôt qu'en nylon. Le PPS conserve ses dimensions en fonctionnement continu à 125 °C et ne rampe pas lorsque la prise est serrée à un appareil d'essai, de sorte que le54 mm d' espace de contact reste fidèle après des années de cycle thermiqueLe plaquage d'or de 0,76 micron est placé sur une barrière de nickel de 2,5 microns.maintenir la résistance de contact proche de 10 milliohms et bloquer la diffusion de nickel qui finit par ternir les revêtements de flash minces sur les pièces moins chères.

• Des contacts tournés de précision:Chaque manchon en laiton est usiné sur un tour suisse, donnant un orifice concentrique qui maintient la force d'insertion constante de la broche un à la broche quarante.
• Cage de contact à six doigts:La cage interne tient les poteaux ronds et carrés de la même manière et maintient la mémoire du ressort bien au-delà de la durée de vie d'un contact estampillé.
• Or 0,76 micron sur nickel:Une barrière de nickel de 2,5 microns bloque la diffusion, de sorte que la résistance au contact reste proche de 10 milliohms pendant toute la durée de vie.
• Isolateur PPS:Le sulfure de polyphényléne résiste à la soudure à 260 °C, aux solvants et à l'opération continue à 125 °C sans creusement dimensionnel.
• Force d'insertion faible et stable:La force d'accouplement reste prévisible après 500 cycles, ce qui protège les trous recouverts sur les planches retravaillées.
• L'empreinte du circuit intégré à prise:Le format à une rangée de 2,54 mm accepte les contours standard DIP, les adaptateurs à broches tournées et les poteaux d'enroulement de fil.

Les prises usinées sont spécifiées partout où la connexion doit résister à des insertions répétées.Les panneaux d'essai de combustion et de vie les utilisent parce qu'un contact estampillé perd la force du ressort après quelques centaines de cycles de fourLes programmeurs de l'ECU automobile et les appareils d'étalonnage s'en fient pour protéger les trous des unités de commande coûteuses.Les concepteurs d'audio et d'instruments les choisissent pour les prises d'amplificateurs op et d'adaptateurs DIP, où un contact étroit et à faible résistance maintient les niveaux de bruit bas. Ils sont également le choix standard pour les prototypes de câbles, les prises cristallines et de relais,et toute carte ancienne qui est réparée plutôt que remplacée.

Nous fabriquons des manchons en cuivre en laiton ou en béryllium, et nous pouvons augmenter l'épaisseur de l'or à 1,27 ou 1,5 micron pour des luminaires à fort nombre d'insertions.Les longueurs d'une rangée de 2 à 40 positions sont stockées en bandeLes caractéristiques optionnelles comprennent un fond fermé pour la protection des trous, une longueur de queue de soudure adaptée aux planches de 1,6 mm ou 2,4 mm,et un isolant en PPS ou en PEI à haute températureDes cages de contact personnalisées pour les poteaux ronds de 0,5 mm et pour les poteaux carrés de 0,64 mm sont toutes deux disponibles, et les échantillons d'ingénierie sont expédiés dans les cinq jours ouvrables suivant l'approbation du dessin.

Les prises usinées sortent de la ligne dans des tubes antistatiques de 20 ou 50 pièces, ce qui protège les contacts tournés des chocs latéraux pendant le transport.Les tubes sont emballés dans des cartons à l'exportation avec des capuchons en mousseParce que la couche d'or est le facteur de coût de ce produit,chaque envoi comporte un rapport sur l'épaisseur du revêtement mesuré par fluorescence aux rayons X à trois points du lotLes cartons sont scellés avec du ruban adhésif et marqués d'indicateurs d'humidité pour le fret maritime.et nous avons une archive de trois ans de rapports dimensionnels pour chaque lot expédié.
