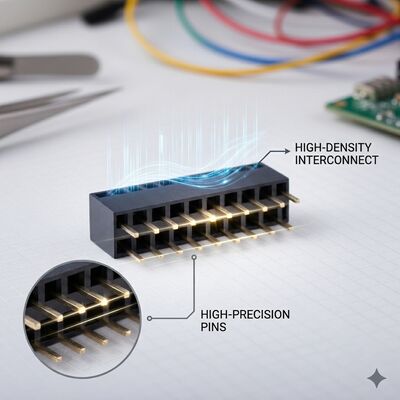

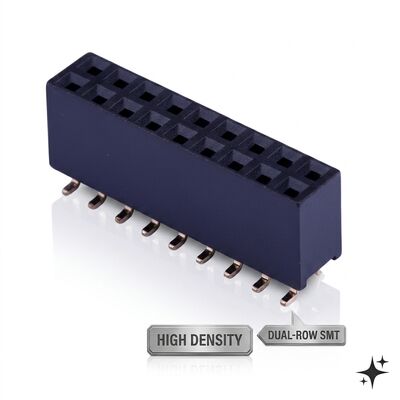

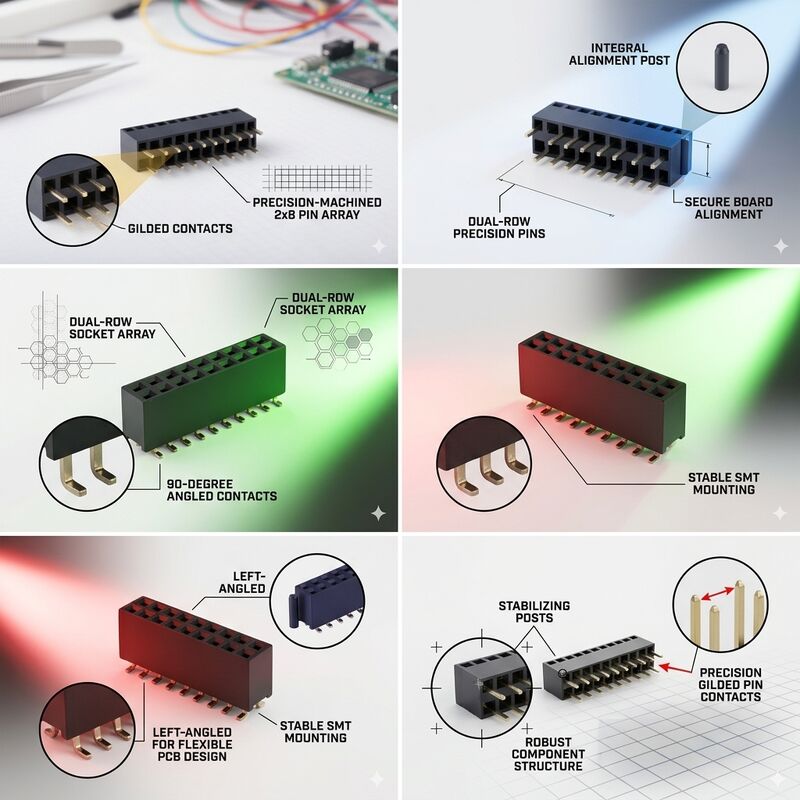

Connecteur femelle à double rangée PA9T haute température, pas de 2,0 mm, placage or, 04P-60P, connecteur femelle pour PCB

CNJWY présente son connecteur femelle à embase double rangée avancée High Temperature PA9T avec un pas de 2,0 mm, conçu spécifiquement pour les applications où la résistance thermique et la fiabilité à long terme dans des températures élevées sont des exigences non négociables. Le connecteur utilise un matériau isolant thermoplastique PA9T renforcé de 30 % de fibre de verre, offrant une plage de température de fonctionnement continue allant de -55 °C à +125 °C avec une classification d'inflammabilité UL94V-0. Cette performance thermique améliorée rend le connecteur idéal pour l'électronique automobile sous le capot, les commandes de fours industriels, les instruments de forage de fond de puits et les équipements de conversion de puissance où les températures ambiantes dépassent régulièrement les indices des connecteurs standard. Le pas de 2,0 mm offre un équilibre optimal entre un encombrement compact et une géométrie de contact robuste, permettant des courants nominaux plus élevés de 1,5 AMP par contact tout en maintenant une intégrité de signal fiable sur toute la plage de température de fonctionnement. Avec des configurations à double rangée allant de 04P à 60P, ce connecteur offre une polyvalence exceptionnelle pour les applications d'interconnexion à haute température.

• Fonctionnement à température étendue : Le thermoplastique polyamide haute performance PA9T maintient la stabilité dimensionnelle et la rigidité diélectrique sur une plage de température de -55 °C à +125 °C, dépassant considérablement la fenêtre de fonctionnement typique de -40 °C à +105 °C des connecteurs PA6T standard. Cela permet un déploiement dans les compartiments moteur, les fours industriels et les équipements extérieurs exposés à des cycles thermiques extrêmes.
• Technologie d'isolant PA9T améliorée : La résine PA9T offre une absorption d'humidité plus faible et une température de déflexion thermique plus élevée par rapport aux alternatives PA6T et LCP. Combiné au renforcement de 30 % de fibre de verre, l'isolant présente une dilatation thermique minimale et une résistance au fluage exceptionnelle sous charge mécanique soutenue à des températures élevées.
• Capacité de courant plus élevée : La conception à pas de 2,0 mm utilisant des contacts robustes en bronze phosphoreux permet un courant nominal de 1,5 AMP par broche, une amélioration de 50 % par rapport aux connecteurs à double rangée avec un pas de 2,54 mm standard, prenant en charge la distribution d'énergie et les applications de signaux à courant plus élevé sans préoccupations de déclassement thermique.
• Système de fiabilité Gold Flash : Le système de placage flash or sur nickel maintient une résistance de contact stable inférieure à 15 mΩ sur toute la plage de température de fonctionnement, empêchant les augmentations de résistance dues à l'oxydation qui peuvent entraîner une dégradation du signal ou un emballement thermique dans les environnements à haute température.
• Certification complète : Entièrement conforme aux normes réglementaires UL, SGS, ROHS et REACH, avec un support supplémentaire pour les tests de qualification automobile AEC-Q200 sur demande. Chaque lot de production comprend une validation par cyclage thermique pour garantir des performances constantes sur la plage de température nominale.
• Format polyvalent à double rangée : La configuration à double rangée maximise la densité d'interconnexion tout en maintenant des distances de fuite et de dégagement suffisantes pour une tension de tenue de 500 V AC/DC, rendant le connecteur adapté aux applications de signaux basse tension et de puissance moyenne tension dans des environnements à haute température.

Le connecteur femelle à embase PA9T haute température de 2,0 mm est spécialement conçu pour les applications thermiquement exigeantes. L'électronique automobile sous le capot, y compris les unités de contrôle moteur (ECU), les contrôleurs de transmission, les capteurs de gaz d'échappement et les modules d'actionneur de turbocompresseur, bénéficie de la plage de température étendue. Les équipements de contrôle de processus industriels tels que les contrôleurs de température de four, les moniteurs de processus chimiques et les systèmes d'automatisation de fonderie utilisent ces connecteurs où les températures ambiantes dépassent régulièrement 100 °C. Les systèmes de conversion et de distribution d'énergie, y compris les alimentations de serveur, les redresseurs de télécommunications et les contrôleurs MPPT d'onduleurs solaires, tirent parti du courant nominal amélioré pour une alimentation fiable dans les boîtiers d'équipement chauds. Les instruments de forage de fond de puits et de diagraphie opérant dans des environnements géothermiques dépendent de la stabilité thermique du connecteur PA9T. Les applications supplémentaires comprennent la surveillance des moteurs d'avionique, la gestion de l'alimentation de qualité militaire, le contrôle de traction ferroviaire et les systèmes de gestion thermique de l'éclairage LED à haute intensité.

Les connecteurs femelles à embase PA9T haute température CNJWY sont emballés dans des tubes de protection antistatiques, chaque tube contenant 10 à 40 connecteurs selon la configuration du nombre de broches. Tous les matériaux d'emballage sont conçus pour un stockage prolongé dans des environnements jusqu'à 40 °C sans dégradation, et un emballage barrière contre l'humidité avec dessicant est disponible pour les clients nécessitant une durée de conservation prolongée dans les climats humides. Chaque lot de production subit une inspection optique automatisée à 100 %, une mesure de la résistance de contact et une validation par cyclage thermique de -55 °C à +125 °C. La fabrication CNJWY opère sous des systèmes qualité certifiés ISO9001:2015 avec une conformité totale UL, SGS, ROHS et REACH. Des configurations personnalisées, y compris un placage or lourd sélectif (15 μin ou 30 μin), des options de couleur d'isolant (noir, naturel, rouge) et des longueurs de broches spécifiques à l'application sont disponibles via notre équipe d'ingénierie OEM. Le délai de livraison standard est de 7 à 10 jours ouvrables avec une quantité minimale de commande de 2 000 pièces.
