Montage de surface SMT 1,27 mm Pitch Connecteur d'en-tête féminin Double rangée Or Flash Assemblage de PCB PA6T

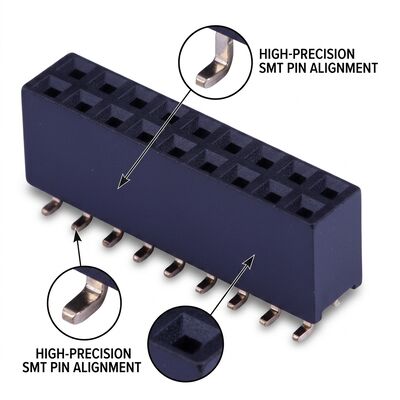

CNJWY présente son connecteur femelle à embase SMT avancée avec un pas de 1,27 mm et deux rangées, spécialement conçu pour les environnements d'assemblage de circuits imprimés automatisés à haut volume. Le pas fin de 1,27 mm offre une densité d'interconnexion deux fois supérieure à celle des connecteurs traditionnels de 2,54 mm dans le même encombrement de carte, ce qui en fait un choix optimal pour l'électronique miniaturisée où l'espace sur le circuit imprimé est limité. Chaque connecteur est doté de pistes SMT plates et coplanaires de précision, conçues pour une formation de joint de soudure cohérente lors des processus de refusion infrarouge ou à phase vapeur. Le placage flash or sur les contacts en bronze phosphoreux assure des connexions électriques fiables à faible résistance, tandis que le boîtier thermoplastique haute température PA6T résiste au profil thermique complet de refusion sans plomb sans déformation. Les configurations à double rangée, de 02 à 80 positions, offrent des solutions flexibles à haute densité pour l'empilage carte à carte dans les appareils portables, les modules IoT et les contrôleurs industriels compacts.

• Pas fin de 1,27 mm haute densité : À la moitié du pas des connecteurs conventionnels de 2,54 mm, cette conception double la densité de connexion de signal par unité de surface de circuit imprimé. Un connecteur à double rangée de 1,27 mm et 40 positions occupe approximativement le même encombrement qu'une embase à rangée simple de 2,54 mm et 20 positions, permettant une miniaturisation significative de la carte.
• Terminaison SMT compatible refusion : Les pistes SMT en forme d'aile de mouette sont optimisées pour l'assemblage automatisé par pick-and-place avec des processus de pochoir à pâte à souder standard. La coplanarité est maintenue à moins de 0,10 mm sur toutes les pistes, garantissant un mouillage de soudure et une formation de filet cohérents lors des profils de refusion sans plomb atteignant 260 °C.
• Système de contact flash or : Le placage flash or uniforme sur une barrière de diffusion de nickel garantit que la résistance de contact reste inférieure à 20 mΩ, offrant une intégrité de signal stable pour les signaux analogiques de bas niveau et les bus de communication numériques sur la durée de vie nominale de 300 cycles d'accouplement.
• Boîtier haute température PA6T : L'isolant PA6T renforcé de fibres de verre obtient la classification d'inflammabilité UL94V-0 et présente un changement dimensionnel négligeable tout au long du cycle de refusion sans plomb, maintenant la précision de la position des broches pour un alignement d'accouplement fiable après assemblage.
• Optimisé pour l'assemblage automatisé : La conception de l'isolant supérieur plat avec des zones de préhension par le vide clairement définies permet une manipulation fiable par les buses de placement SMT standard. L'emballage en rouleau et bande avec des largeurs de bande de 16 mm ou 24 mm s'intègre parfaitement à toutes les plateformes de pick-and-place courantes.
• Couverture complète du nombre de broches : La vaste gamme de nombres de broches à double rangée, de 04P (2x2) à 80P (2x40), répond à divers besoins de conception, des modules de capteurs miniatures nécessitant seulement quelques lignes de signal aux systèmes complexes d'acquisition de données nécessitant des dizaines d'interconnexions parallèles.

Le connecteur femelle SMT à pas de 1,27 mm répond aux défis de miniaturisation dans l'industrie électronique. Les appareils grand public portables, y compris les smartphones, les tablettes et les appareils électroniques portables, tirent parti du pas fin pour des interconnexions à haute densité dans des boîtiers extrêmement contraints. Les nœuds de capteurs de l'Internet des objets (IoT), les passerelles de périphérie et les contrôleurs de maison intelligente utilisent ces connecteurs pour l'empilage de circuits imprimés modulaires dans des formats compacts. Les dispositifs médicaux portables, les outils de diagnostic portables et les modules de communication implantables bénéficient du petit encombrement du connecteur et de l'assemblage SMT fiable. Les applications industrielles comprennent les modules d'extension PLC compacts, les blocs d'E/S distants et les cartes d'interface de capteurs distribués. Les scénarios de déploiement supplémentaires comprennent les contrôleurs de vol de drones, les modules de caméra ADAS automobiles, les pilotes d'éclairage à semi-conducteurs et les instruments portables de test et de mesure nécessitant des interconnexions carte à carte denses.

Les connecteurs femelles à embase SMT CNJWY sont fournis dans un emballage standard en rouleau et bande pour une intégration transparente dans l'assemblage automatisé. Les quantités de rouleaux standard varient de 500 à 2 000 pièces selon le nombre de broches, avec des rouleaux de 330 mm de diamètre compatibles avec les mécanismes d'alimentation standard. Tous les composants sont emballés dans des sacs barrière contre l'humidité avec des dessicants et des cartes indicatrices d'humidité, répondant aux exigences MSL Niveau 3 de l'IPC/JEDEC J-STD-020. La bande porteuse conductrice antistatique assure la protection des composants pendant la manipulation et le placement. Chaque lot de production subit une inspection optique automatisée (AOI) pour la coplanarité des pistes, la conformité dimensionnelle et la qualité de la finition de surface. La fabrication CNJWY est certifiée ISO9001:2015 avec conformité UL, SGS, ROHS et REACH sur toutes les gammes de produits. Des agencements de pastilles de soudure personnalisés, des épaisseurs de placage or sélectives et des configurations de broches sur mesure sont disponibles auprès de notre équipe de support d'ingénierie OEM. Le délai de livraison standard est de 7 à 10 jours ouvrables avec une quantité minimale de commande de 2 000 pièces.
