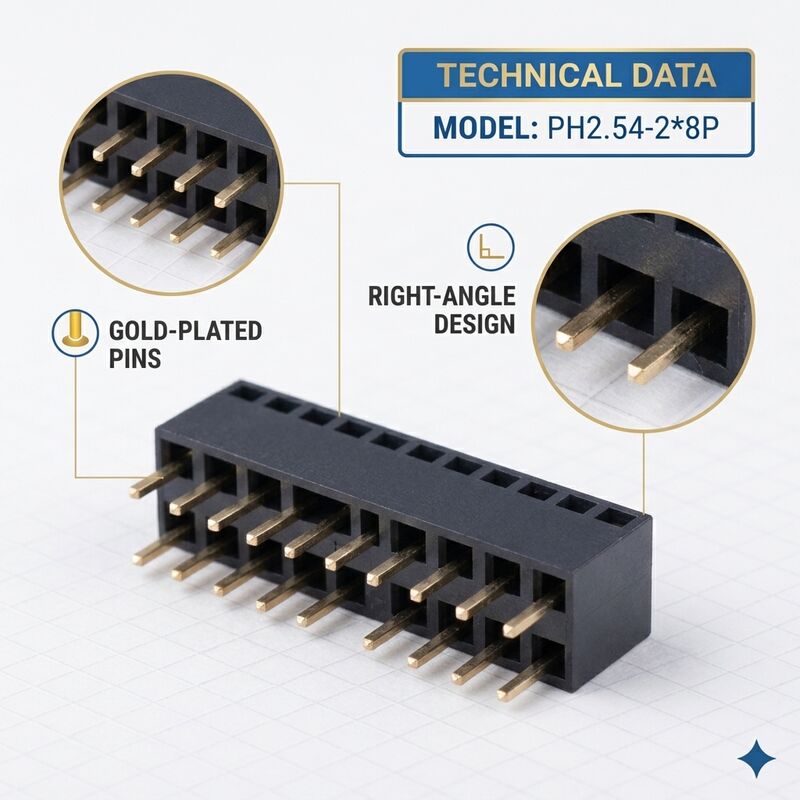

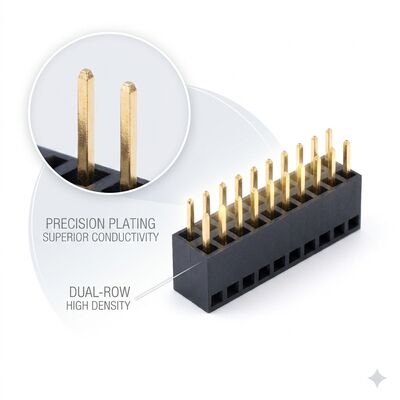

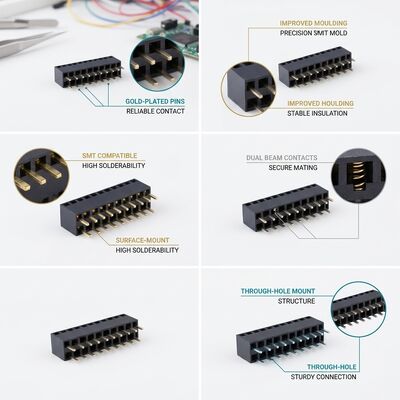

Double rangée 2,54 mm angle droit connecteur de tête féminin 04P-80P Or Flash PA6T PCB à travers le trou

CNJWY propose son connecteur femelle à angle droit à double rangée avancée avec un pas de 2,54 mm, conçu pour faciliter la connexion perpendiculaire des PCB dans les boîtiers et les architectures de fond de panier où la garde verticale est limitée. L'orientation à angle droit achemine les connexions parallèlement à la surface du PCB, permettant l'empilement horizontal carte à carte et les configurations de cartes filles essentielles pour un conditionnement électronique dense. Chaque connecteur à double rangée intègre des contacts de précision en bronze phosphoreux avec un placage flash or pour une connexion fiable à faible résistance sur de longues durées de vie. Le boîtier thermoplastique PA6T renforcé de fibres de verre offre une stabilité thermique exceptionnelle lors du soudage et une rétention dimensionnelle à long terme sous des températures de fonctionnement élevées. Avec des configurations à double rangée disponibles de 04P (2x2) à 80P (2x40), cette série de connecteurs répond aux exigences d'interconnexion haute densité dans les applications industrielles, automobiles et informatiques.

• Conception à angle droit peu encombrante : L'orientation à 90 degrés permet la connexion des PCB dans une configuration perpendiculaire, réduisant considérablement le profil de hauteur verticale des assemblages interconnectés. Ceci est essentiel pour les boîtiers minces, les équipements montés en rack 1U et les systèmes embarqués compacts où la hauteur d'empilement des cartes est sévèrement limitée.
• Configuration haute densité à double rangée : Deux rangées parallèles de contacts doublent efficacement la densité de signal dans la même empreinte PCB par rapport aux alternatives à rangée unique, permettant plus d'interconnexions sans augmenter les dimensions de la carte ou le nombre de connecteurs.
• Contacts plaqués flash or : Un placage flash or constant sur une barrière de nickel garantit que la résistance de contact reste inférieure à 20 mΩ sur les 300 cycles d'accouplement nominales, empêchant la dégradation du signal due à l'oxydation, à la corrosion par frottement ou à la contamination environnementale.
• Isolant PA6T haute température : Le thermoplastique PA6T classé UL94V-0, renforcé de 30 % de fibres de verre, résiste aux températures de pic de refusion de 260 °C pendant 10 secondes, entièrement compatible avec les processus de soudage à la vague sans plomb et d'assemblage manuel sans déformation ni dégradation.
• Gamme complète de nombres de broches : Des mini-connecteurs 04 positions (2x2) aux interconnexions haute densité 80 positions (2x40), les concepteurs peuvent sélectionner la configuration de broches exacte requise. Des variantes à double rangée à nombre impair sont également disponibles pour les exigences de brochage personnalisées.
• Ancrage sécurisé par traversée : La terminaison à angle droit par traversée offre un ancrage mécanique robuste au PCB, résistant aux forces latérales et au desserrage du connecteur induit par les vibrations qui peuvent survenir avec les conceptions à montage en surface dans les équipements mobiles ou industriels.

Le connecteur femelle à angle droit à double rangée excelle dans les applications exigeant une densité d'interconnexion élevée dans des enveloppes verticales contraintes. Dans l'infrastructure des télécommunications, il connecte les cartes de ligne aux fonds de panier dans les commutateurs et routeurs montés en rack. Les systèmes d'automatisation industrielle utilisent ces connecteurs pour les modules d'extension PLC, les cartes d'interface IHM et les nœuds d'E/S distribués. Les applications informatiques comprennent les connecteurs de carte mère de serveur, les connexions de riser GPU et les ports d'extension d'ordinateurs monocartes embarqués. L'électronique automobile utilise des connecteurs femelles à angle droit à double rangée dans les unités de contrôle moteur (ECU), les modules de contrôle de carrosserie et les interconnexions des systèmes d'infodivertissement. Les dispositifs médicaux, y compris les moniteurs de patients, les équipements d'imagerie diagnostique et les analyseurs de laboratoire, bénéficient de la fiabilité et de l'empreinte compacte du connecteur. Des déploiements supplémentaires couvrent l'avionique aérospatiale, l'électronique de navigation marine, les systèmes de signalisation ferroviaire et les cartes de contrôle d'onduleurs d'énergie renouvelable.

Tous les connecteurs femelles à angle droit à double rangée CNJWY sont emballés dans des tubes de protection antistatiques, chaque tube contenant 15 à 45 connecteurs selon la configuration du nombre de broches. Des plateaux conducteurs antistatiques sont disponibles pour les variantes à nombre de broches élevé afin d'éviter les dommages aux broches pendant le transport. Pour les clients d'assemblage automatisé à haut volume, un emballage en bande et bobine avec des dimensions de poche précises peut être fourni sur demande. Chaque lot de production subit une vérification de qualité complète, y compris une inspection de coplanarité des broches à 100 %, une mesure de la résistance de contact et des tests de force d'accouplement. Les installations de fabrication CNJWY fonctionnent selon des systèmes de gestion de la qualité certifiés ISO9001:2015, et tous les produits portent les certifications UL, SGS, ROHS et REACH. Des configurations personnalisées, y compris l'épaisseur du placage or sélectif, les options de cléage polarisé et les longueurs de broches non standard, sont prises en charge par notre service de fabrication OEM flexible. La livraison standard est de 7 à 10 jours ouvrables avec une quantité minimale de commande de 2 000 pièces.
