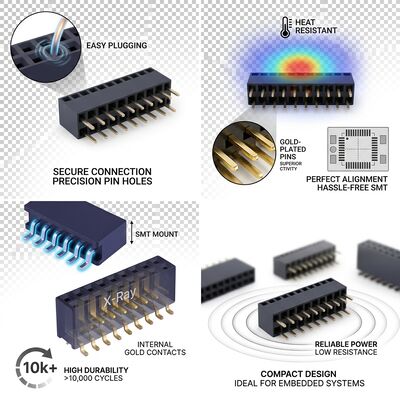

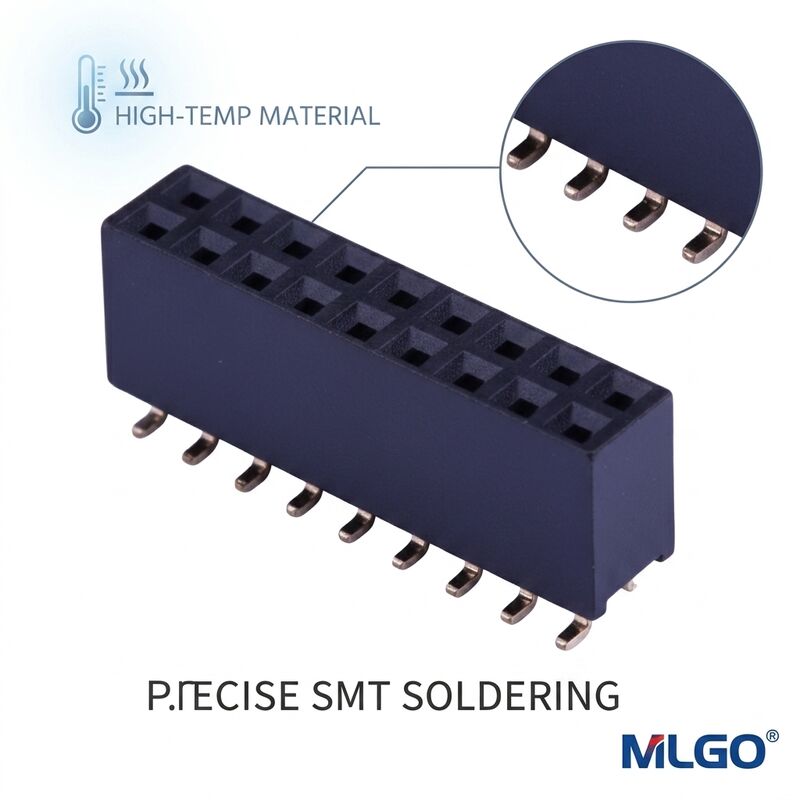

Connecteur femelle à embase verticale 2,54 mm de pas, 02P-40P, plaqué or, PA6T, traversant

Le CNJWY présente son connecteur de tête féminin à haute performance à rangée unique de 2,54 mm.conçus pour des applications d'interconnexion fiables de carte à carte et de fil à carte dans l'électronique grand public, des systèmes de contrôle industriels et des équipements de télécommunications.Ce connecteur de prise féminine à trous est doté de contacts en bronze phosphore précision usinée avec plaquette d'or sur plaquette de nickelL'orientation verticale permet une intégration simple de la disposition des circuits imprimés, tandis que l'orientation standard de 2,54 mm (0,5 mm) permet une intégration simple des circuits imprimés.1 pouce) maintient la compatibilité avec la plus large gamme d'en-têtes de broches d'accouplement dans l'industrie électronique. Disponible dans des configurations de broches allant de 02P à 40P,Cette série de connecteurs offre une flexibilité de conception exceptionnelle pour les ingénieurs à la recherche de solutions d'interconnexion fiables dans les assemblages de PCB compacts.

• Conception standard de la hauteur de l'enroulement de 2,54 mm:La hauteur standard de 0,1 pouce de l'industrie assure une compatibilité universelle avec pratiquement tous les en-têtes d'épingles d'accouplement, les connecteurs IDC et les ensembles de câbles à ruban,simplification de la gestion du BOM et réduction de la complexité de l'approvisionnement sur plusieurs gammes de produits.
• Plaquage au contact par éclair d'or:Chaque contact en bronze phosphoreux reçoit un revêtement d'or uniforme sur une couche de barrière en nickel, offrant une faible résistance au contact inférieure à 20mΩ, une meilleure prévention de l'oxydation,et une performance électrique constante sur plus de 300 cycles d'accouplement.
• Isolateur PA6T à haute température:Le boîtier thermoplastique PA6T renforcé de 30% de fibres de verre atteint le niveau d'inflammabilité UL94V-0 et résiste à des températures de soudage par reflux allant jusqu'à 260 °C,le rendant entièrement compatible avec les procédés d'assemblage de PCB sans plomb.
• Mise en page à rangée unique pour économiser de l'espace:L'empreinte compacte d'une seule rangée minimise la consommation de PCB tout en fournissant une transmission fiable du signal,idéal pour les conceptions où l'espace du panneau est avancé et les exigences de densité des broches sont modérées.
• Disponibilité du grand nombre de broches:Avec des configurations allant de 02P à 40P, les concepteurs peuvent sélectionner le nombre exact de broches nécessaires sans compromettre la qualité ou les performances des connecteurs,réduire à la fois le nombre de composants et la complexité de l'assemblage.
• Une résistance à l' exécution:L'extrémité de la soudure à travers le trou offre une résistance mécanique et une résistance aux vibrations améliorées par rapport aux alternatives de montage en surface,assurer l'intégrité de la connexion à long terme dans des environnements d'exploitation exigeants.

Ce connecteur de tête féminin à une seule rangée de 2,54 mm de hauteur trouve une large application dans diverses industries électroniques.il sert d'interconnexion principale pour les cartes de développement de microcontrôleursDans les systèmes d'automatisation industrielle, il connecte des modules d'entrée/sortie PLC, des interfaces de capteurs, des cartes de pilotage de moteur, des circuits imprimés, des circuits imprimés, des circuits imprimés, des circuits imprimés, etc.et équipement de surveillance des processusLe connecteur est également adapté aux infrastructures de télécommunications, y compris les commutateurs réseau, les backplanes des routeurs et les modules émetteurs-récepteurs à fibre optique.Des domaines d'application supplémentaires comprennent les instruments de diagnostic médical, des systèmes de contrôle d'éclairage LED, des appareils électroniques de tableau de bord automobile, des équipements de surveillance de sécurité et des plateformes de prototypage d'électronique éducative.La polyvalence de ce connecteur à hauteur standard en fait une solution incontournable pour les ingénieurs de conception de presque tous les sous-secteurs de l'électronique.

Le CNJWY utilise des méthodes d'emballage standard de l'industrie adaptées aux besoins des clients.avec chaque tube contenant 20 à 50 connecteurs selon le nombre de broches. Pour les lignes d'assemblage automatiques de pick-and-place, des emballages en ruban adhésif sont disponibles sur demande.s'assurer que les connecteurs arrivent en parfait étatChaque lot de production est soumis à une inspection visuelle à 100%, à des tests de résistance au contact et à une vérification dimensionnelle.et nos connecteurs portent ULLes certifications SGS, ROHS et REACH. Le délai de livraison standard est de 7 à 10 jours ouvrables avec une quantité minimale de commande de 2 000 pièces.couleurs de l'isolant, et les épaisseurs de revêtement sont entièrement prises en charge.
