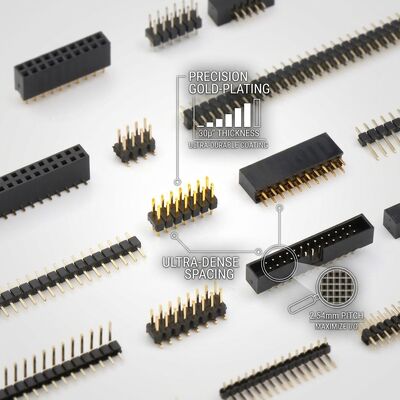

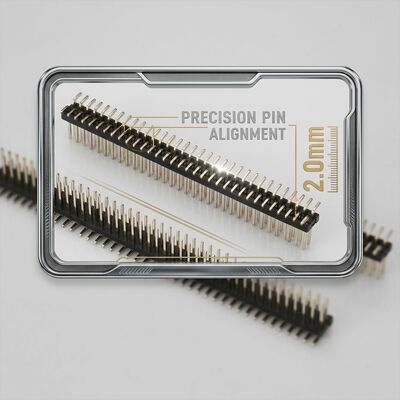

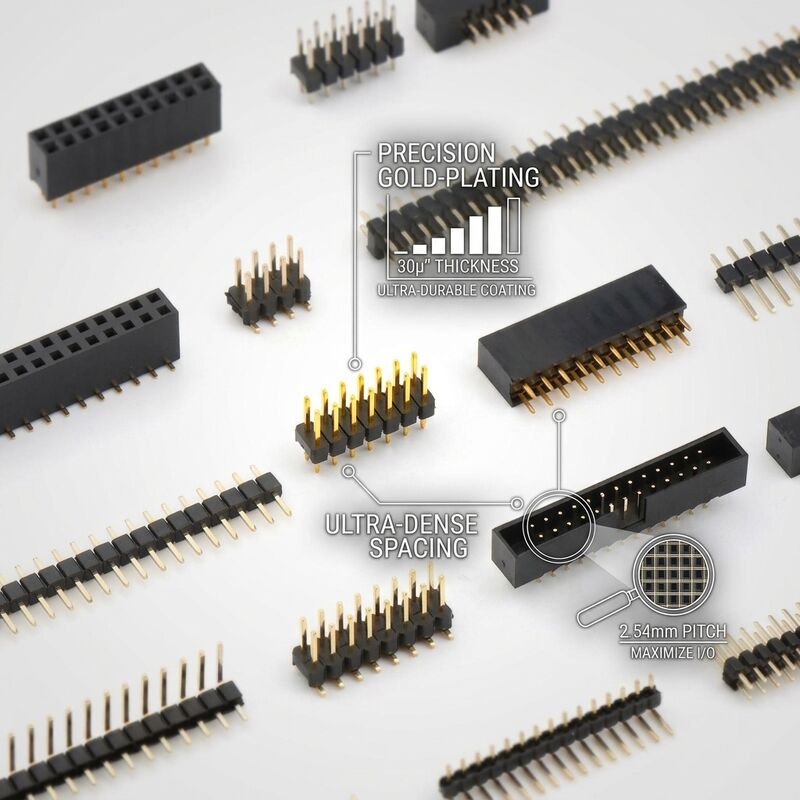

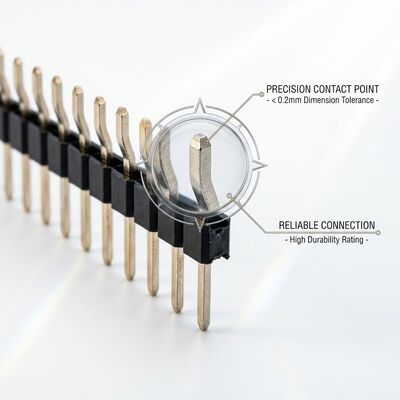

Connecteur mâle à embase à double rangée empilable surélevée, pas de 2,54 mm, hauteur étendue, entretoise de carte PCB

Notre connecteur mâle à embase à double rangée surélevée pour empilage, avec un pas de 2,54 mm et une hauteur étendue, représente une solution d'interconnexion conçue avec précision pour des connexions fiables carte à carte et fil à carte dans des applications électroniques exigeantes. Fabriquée avec une isolation thermoplastique PA6T haute température et des contacts en laiton de précision estampillés, cette série de connecteurs offre des performances électriques constantes sur une large gamme de conditions de fonctionnement. Chaque connecteur subit une inspection de qualité rigoureuse, y compris la mesure de la résistance de contact, le test de résistance d'isolement et l'inspection visuelle sous grossissement pour garantir la conformité aux normes internationales.

Le système de contact utilise des broches en alliage de laiton à haute conductivité avec un placage sélectif or ou étain sur une sous-couche de nickel, offrant une résistance à la corrosion supérieure et des cycles d'accouplement fiables dépassant les références de l'industrie. Nos lignes d'assemblage automatisées utilisent une technologie d'insertion de précision qui assure un alignement et une coplanarité constants des broches, des facteurs critiques pour un montage réussi des PCB dans des environnements de production à haut volume. Le corps de l'isolant est moulé à partir de matériau PA6T classé UL94V-0 renforcé de 30% de fibre de verre, offrant une stabilité thermique exceptionnelle jusqu'à 105°C de température de fonctionnement continue tout en maintenant la précision dimensionnelle.

• Hauteur d'isolant étendue : La hauteur personnalisable du corps de l'isolant, de 7,0 mm à 25,0 mm, offre un espacement précis carte à carte pour le dégagement des composants dans les architectures de cartes empilées
• Option de queue de broche longue : Les queues traversantes étendues jusqu'à 15,0 mm peuvent accueillir des PCB épais et des empilements de plusieurs cartes tout en maintenant l'intégrité complète des joints de soudure
• Prêt pour l'interconnexion mezzanine : Permet des connexions carte à carte fiables dans les architectures de cartes mezzanine, avec des personnalisations de longueur de broche disponibles pour correspondre aux hauteurs d'empilement spécifiques du système
• Compatible avec la gestion thermique : La conception surélevée crée un espace d'air entre les PCB pour un meilleur refroidissement par convection des composants générant de la chaleur montés entre les cartes empilées
• Conception anti-mèche : L'option anti-mèche sur les queues de soudure empêche la migration du flux de soudure vers le haut de la broche pendant le soudage à la vague, préservant l'intégrité de la zone de contact
• Fonction de guidage d'alignement : Disponible avec des poteaux d'alignement intégrés ou des goupilles de guidage aux positions d'extrémité pour assurer un alignement précis de l'accouplement dans les assemblages de cartes mezzanine à accouplement aveugle

Les embase à empilage surélevé sont le composant d'interconnexion critique dans les architectures de systèmes électroniques modulaires, y compris les piles d'ordinateurs embarqués PC/104, les systèmes de bus VMEbus et CompactPCI, et les interfaces de modules d'extension PLC industriels. La hauteur d'isolant étendue permet de loger des composants volumineux tels que des condensateurs électrolytiques, des transformateurs et des dissipateurs thermiques montés sur le PCB inférieur, permettant un conditionnement de circuit tridimensionnel qui maximise la fonctionnalité dans des volumes d'enceinte contraints. Ces connecteurs sont également essentiels pour les conceptions de cartes d'extension HAT Arduino et Raspberry Pi où un espacement précis carte à carte est requis pour l'alignement des connecteurs, et pour les piles de modules ECU automobiles dans les installations d'compartiments moteur à espace restreint où les interconnexions surélevées fournissent des connexions tolérantes aux vibrations avec une séparation thermique entre les étages de puissance générant de la chaleur et l'électronique de contrôle sensible.

Les connecteurs sont emballés dans des plateaux antistatiques avec des profondeurs de cavité correspondant à la variante de hauteur d'isolant spécifique pour éviter la flexion des broches pendant le transport. Emballage en tube disponible pour les configurations de hauteur standard. Chaque emballage comprend des rapports d'inspection dimensionnelle pour la vérification de la hauteur de l'isolant et de la rectitude des broches. Des services de kitting personnalisés, y compris des ensembles de connecteurs mâles-femelles empilables pré-assemblés avec le matériel d'espacement correspondant et les vis de montage, sont disponibles pour des solutions d'interconnexion mezzanine clés en main.

Notre usine de fabrication fonctionne sous un système de gestion de la qualité certifié ISO 9001:2015 avec une traçabilité complète, de la réception des matières premières à l'expédition du produit fini. Chaque lot de production fait l'objet d'un suivi par contrôle statistique des processus, et une documentation de certificat de conformité est disponible sur demande. Nous maintenons un inventaire substantiel de configurations standard pour répondre aux exigences de livraison juste-à-temps tout en offrant une personnalisation flexible pour les longueurs de broches, les options de placage et les formats d'emballage spécialisés. Des échantillons d'ingénierie sont disponibles dans les 48 heures pour les tests de qualification, et notre équipe technique fournit un support d'ingénierie d'application pour aider à la sélection des connecteurs et à l'optimisation de la disposition des PCB. Avec plus d'une décennie d'expertise dans la fabrication de connecteurs, nous nous engageons à fournir des solutions d'interconnexion qui dépassent les attentes en matière de performance tout en maintenant des prix compétitifs pour les programmes de production en volume.
