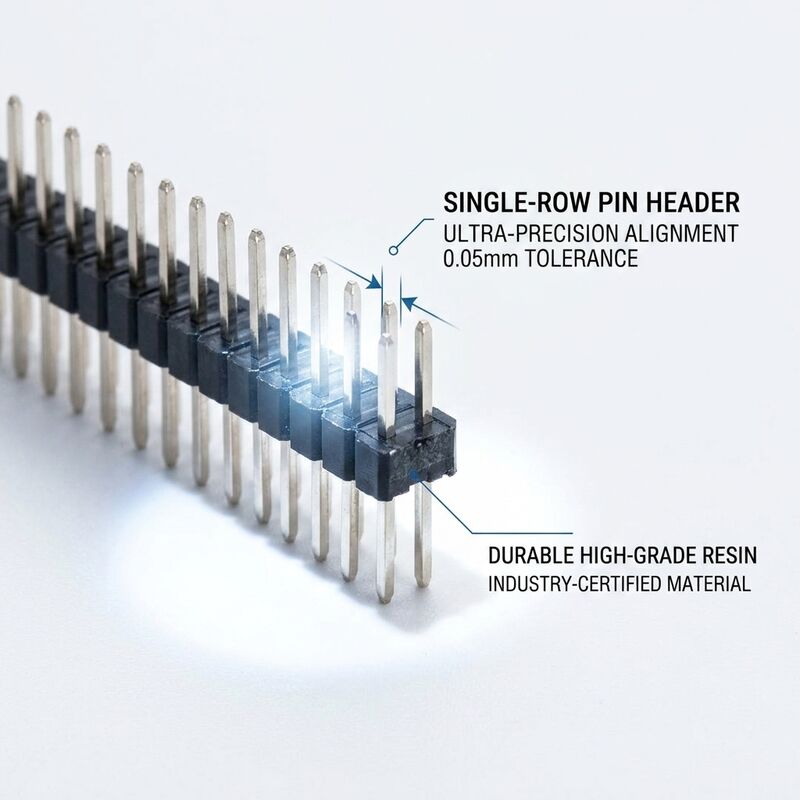

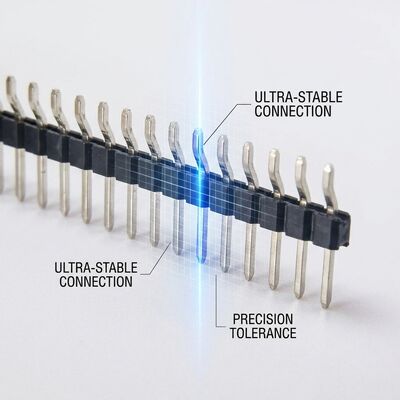

Montage de surface à une rangée de connecteur d'en-tête de broche mâle de 2,54 mm

Notre connecteur mâle à broches à rangée unique pour montage en surface, pas de 2,54 mm, pour carte PCB représente une solution d'interconnexion conçue avec précision pour des connexions fiables carte à carte et fil à carte dans des applications électroniques exigeantes. Fabriquée avec une isolation thermoplastique PA6T haute température et des contacts en laiton estampés avec précision, cette série de connecteurs offre des performances électriques constantes sur une large gamme de conditions de fonctionnement. Chaque connecteur subit une inspection de qualité rigoureuse, y compris la mesure de la résistance de contact, le test de résistance d'isolement et l'inspection visuelle sous grossissement pour garantir la conformité aux normes internationales.

Le système de contact utilise des broches en alliage de laiton à haute conductivité avec placage sélectif or ou étain sur sous-couche nickel, offrant une résistance à la corrosion supérieure et des cycles d'accouplement fiables dépassant les références de l'industrie. Nos lignes d'assemblage automatisées utilisent une technologie d'insertion de précision qui assure un alignement et une coplanarité des broches constants, des facteurs critiques pour un montage réussi sur PCB dans des environnements de production à haut volume. Le corps isolant est moulé à partir de matériau PA6T classé UL94V-0 renforcé de 30% de fibre de verre, offrant une stabilité thermique exceptionnelle jusqu'à 105°C de température de fonctionnement continue tout en maintenant la précision dimensionnelle.

• Compatible avec le soudage par refusion : Conçu pour les profils de soudage par refusion sans plomb standard avec une tolérance de température de pointe jusqu'à 260°C, compatible avec les pâtes à souder SAC305 et SN100C
• Conception de pattes en ailes de mouette : Les queues de soudure plates avec des dimensions d'empreinte optimisées assurent une formation de joint de soudure fiable et facilitent l'inspection optique automatisée après refusion
• Emballage en bande et bobine : Disponible en bobines standard de 330 mm de diamètre avec bande porteuse de 16 mm ou 24 mm de large pour une intégration transparente avec les équipements pick-and-place
• Tampon de préhension en ruban Kapton : Surface supérieure de l'isolant plate avec un tampon adhésif Kapton haute température assure une préhension fiable par buse à vide lors du placement automatisé
• Coplanarité contrôlée : Coplanarité des queues de soudure maintenue à moins de 0,10 mm sur toutes les positions pour éviter les défauts d'ouverture et de pontage lors du soudage par refusion
• Compatible avec la technologie mixte : Peut être utilisé aux côtés de composants traversants dans les conceptions de PCB à technologie mixte traitées par des méthodes de soudage à double vague ou à refusion intrusive

Les connecteurs mâles à broches à rangée unique SMT sont la solution d'interconnexion privilégiée pour les assemblages de PCB à haut volume où le traitement traversant n'est pas rentable, y compris les cartes mères d'électronique grand public, les modules de contrôle d'éclairage LED, les nœuds de capteurs IoT pour la maison intelligente et les connecteurs d'accueil pour appareils portables. La configuration de montage en surface élimine le besoin d'opérations de soudage à la vague secondaires dans les lignes d'assemblage principalement SMT, réduisant le temps de cycle de fabrication et la complexité du processus. Ces connecteurs sont également largement utilisés dans les dispositifs médicaux miniaturisés tels que les moniteurs de glucose en continu et les programmeurs d'appareils auditifs où l'espace sur le PCB est limité et le dégagement vertical permet le placement de composants sur le dessus.

Emballage standard en bobines de 330 mm avec bande porteuse conductrice de 16 mm de large, 400 ou 800 pièces par bobine selon le nombre de broches. Les bobines sont scellées sous vide dans des sacs barrière contre l'humidité avec du dessicant et des cartes indicatrices d'humidité. Chaque bobine porte une étiquette sérialisée unique avec le numéro de pièce, la quantité, le code de date et le numéro de lot pour une traçabilité complète. Des quantités de bobines personnalisées pour les systèmes d'inventaire kanban et la documentation de configuration des alimentateurs spécifiques aux machines pick-and-place sont disponibles sur demande.

Notre usine de fabrication fonctionne sous un système de gestion de la qualité certifié ISO 9001:2015 avec une traçabilité complète depuis la réception des matières premières jusqu'à l'expédition du produit fini. Chaque lot de production fait l'objet d'un suivi par contrôle statistique des processus, et une documentation de certificat de conformité est disponible sur demande. Nous maintenons un stock important de configurations standard pour répondre aux exigences de livraison juste-à-temps tout en offrant une personnalisation flexible pour les longueurs de broches spécialisées, les options de placage et les formats d'emballage. Des échantillons d'ingénierie sont disponibles dans les 48 heures pour les tests de qualification, et notre équipe technique fournit un support d'ingénierie d'application pour aider à la sélection des connecteurs et à l'optimisation de la disposition des PCB. Avec plus d'une décennie d'expertise dans la fabrication de connecteurs, nous nous engageons à fournir des solutions d'interconnexion qui dépassent les attentes en matière de performance tout en maintenant des prix compétitifs pour les programmes de production en volume.
