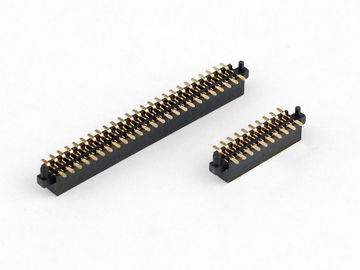

Connecteur de tête féminin à double rangée, courant nominal 1,5 ampère, matériau de contact en laiton

Connecteur de tête féminin à double rangée, courant nominal 1,5 ampère, matériau de contact en laiton

Qu'est-ce qu'un connecteur PCB?

Les connecteurs de circuits imprimés sont des systèmes de connexion montés sur des circuits imprimés.ou vers ou depuis le PCB provenant d'une autre source dans la construction de l'équipementIls fournissent une méthode facile de conception pour la fabrication, car les PCB ne sont pas câblés les uns aux autres et peuvent être assemblés plus tard dans un processus de production.

Orientation du connecteur PCB

Le terme PCB Connector fait référence à un système de connexion multi-points de base, généralement dans une disposition rectangulaire.Une paire d'accouplement de connecteurs PCB sera soit pour la carte à carte ou câble à carte (câble à carte)Les dispositions de carte à carte peuvent donner une gamme d'orientations de connexion de PCB, toutes basées sur des incréments de 90 degrés:

• Parallèlement ou entre deux étages, les deux connecteurs sont orientés verticalement.
• 90 degrés, angle droit, carte mère à carte mère ̇ un connecteur vertical, un connecteur horizontal;
• 180 degrés, coplanaire, de bord à bord, les deux connecteurs sont à orientation horizontale.

Autres dénominations pour les connecteurs PCB

Les connecteurs de circuits imprimés peuvent être connus sous le nom de produits d'interconnexion de circuits imprimés. Des termes spécifiques sont également utilisés pour les deux côtés de la connexion.car ce ne sont que des rangées d'épingles.Les connecteurs PCB féminins peuvent être appelés Sockets, Receptacles, ou même (un peu confusement) Header Receptacles.
