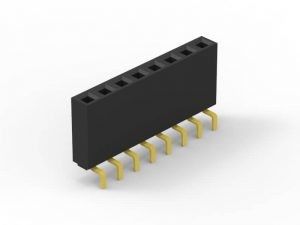

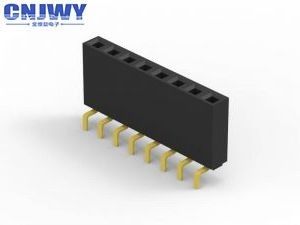

À travers le trou 40 épingles en tête de PCB féminin, tête de PCB féminin en rangée unique durable

Connecteur d'en-tête de PCB noir à rangée unique à travers un trou de 40 broches en plastique PBT

Informations sur le produit:

1Le lancer:2.54 mm ((0,1')

2Nom du produit:PCB Header Connector/Female Header

3Nombre de lignes: unique

4- Rating actuel:3.0 AMP

5Résistance au contact: 20 mΩ max.

6. Résister à la tension: 500 V AC/DC

7Résistance à l'isolation: 1000 mΩ min

8Température de fonctionnement: -40°C à +105°C

9Matériau de contact: phosphore bronze

10- Plaqué en or.

11Matériau isolant: PA6T + 30% GF UL94V-0

12. Type de montage:DIP/Through Hole

13- La fin de la guerre.

14Couleur: Noir

15Température de soudure: 260°C pendant 10 secondes

Qu'est-ce qu'un connecteur PCB?

Les connecteurs de carte de circuit imprimé sont des systèmes de connexion, qui sont utilisés pour transférer des signaux ou de l'énergie d'un PCB à un autre, ou vers ou depuis le PCB à partir d'une autre source dans la construction de l'équipement.Comme les PCB ne sont pas câblés les uns aux autres et peuvent être assemblés ultérieurement dans un processus de production, fournissant une méthode facile de conception pour la fabrication.

Orientation du connecteur PCB

Le terme PCB Connector fait référence à un système de connexion multi-points de base, généralement dans une disposition rectangulaire.Une paire d'accouplement de connecteurs PCB sera soit pour la carte à carte ou câble à carte (câble à carte)Les mises en page de carte à carte peuvent donner une gamme d'orientations de connexion de PCB, toutes basées sur des incréments de 90 degrés: parallèle ou mezzanineAngle droit, carte mère à carte fille un connecteur est vertical, un horizontal; 180 degrés, coplanaire, bord à bord les deux connecteurs sont orientés horizontalement.

Autres dénominations pour les connecteurs PCB

Les connecteurs PCB sont connus sous le nom de produits d'interconnexion PCB. Des termes spécifiques sont également utilisés pour les deux côtés de la connexion.Les connecteurs de circuits imprimés mâles sont généralement appelés en-têtes de broches, car ce sont simplement des rangées d'épingles, tandis que les connecteurs PCB féminins sont appelés prises, réceptacles ou même (un peu déroutant) réceptacles d'en-tête.

Nos avantages:

A. Je ne sais pas. Capacité de recherche et développement:

La forte capacité de recherche et de développement sur la conception de produits et le développement de moules permet à CNJWY d'évaluer le nouveau produit, ce qui pourrait aider les clients à économiser du temps.

B. Production OEM/ODM

Le CNJWY dispose de ses propres lignes d'assemblage pour l'électroplatement, l'estampage, le moulage, l'injection et l'emballage.

C. Garantie de la qualité

Suivant strictement les exigences de ISO9001-2015, CNJWY est en mesure de produire des produits de la plus haute qualité.

D. Prix compétitif

Plus de 10 ans d'expérience dans la production,CNJWY est toujours spécialisée dans l'amélioration de la capacité de production. La compétitivité offre un prix compétitif pour les clients appréciés.

Le champ d'application:

Connecteur d'en-tête de PCB largement utilisé dans l'électronique, les appareils électriques, les instruments dans la connexion générale des principaux composants du courant de transmission du signal.
