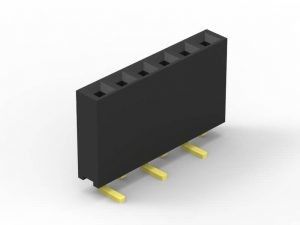

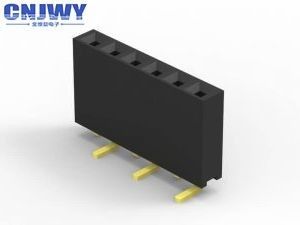

Connecteur d'en-tête de PCB à broche carrée 2 broches à 50 broches 2,54 mm de hauteur pour ordinateur

2.54 Connecteur d'en-tête de PCB à hauteur d'en-tête de type SMT à rangée unique avec flash doré

Qu'est-ce qu'un connecteur PCB?

Les connecteurs de carte de circuit imprimé sont des systèmes de connexion, qui sont utilisés pour transférer des signaux ou de l'énergie d'un PCB à un autre, ou vers ou depuis le PCB à partir d'une autre source dans la construction de l'équipement.Comme les PCB ne sont pas câblés les uns aux autres et peuvent être assemblés ultérieurement dans un processus de production, fournissant une méthode facile de conception pour la fabrication.

Orientation du connecteur PCB

Le terme PCB Connector fait référence à un système de connexion multi-points de base, généralement dans une disposition rectangulaire.Une paire d'accouplement de connecteurs PCB sera soit pour la carte à carte ou câble à carte (câble à carte)Les mises en page de carte à carte peuvent donner une gamme d'orientations de connexion de PCB, toutes basées sur des incréments de 90 degrés: parallèle ou mezzanineAngle droit, carte mère à carte fille un connecteur est vertical, un horizontal; 180 degrés, coplanaire, bord à bord les deux connecteurs sont orientés horizontalement.

Autres dénominations pour les connecteurs PCB

Les connecteurs PCB sont connus sous le nom de produits d'interconnexion PCB. Des termes spécifiques sont également utilisés pour les deux côtés de la connexion.Les connecteurs de circuits imprimés mâles sont généralement appelés en-têtes de broches, car ce sont simplement des rangées d'épingles, tandis que les connecteurs PCB féminins sont appelés prises, réceptacles ou même (un peu déroutant) réceptacles d'en-tête.

Les spécifications:

1Le lancer:2.54 mm ((0.01')

2Nom du connecteur: connecteur PCB/tête féminine

3Matériau d'isolation: PBTUL 94-V0

4Matériau de contact: alliage de cuivre

5Type de montage: SMT

6Nombre de lignes: unique

7Finition de contact: or sur nickel

8- La fin de la guerre.

9Couleur: Noir

10- Rating actuel:3.0 AMP

11- Résistez à la tension: 500V AC/DC

12Résistance au contact: 20 mΩ max.

13. Forme de contact: épingle carrée

14. Longueur de broche: personnalisation

15- Pins disponibles: 2 à 50 épingles

Pourquoi choisir CNJWY

Production automatique

Plus de 80% des produits CNJWY sont fabriqués par des chaînes d'assemblage automatiques.afin que nous puissions fournir les produits les plus qualifiés à nos clients.

Livraisonon fois

Chaque client est unique, donc nous devons faire chaque livraison à temps pour chérir chaque chance donnée par nos clients.

Faire de la valeur

L'entreprise est comme un long voyage. La valeur est les vues sur le chemin. Créer de la valeur pour les clients est de créer de la valeur pour l'entreprise, comme gagnant-gagnant mutuel est notre objectif.

Réaction instantanée

Tout le monde va avoir des ennuis de temps en temps, comme le temps de travail.

Application du produit:

Le connecteur d'en-tête de PCB est largement utilisé dans différentes industries telles que l'automobile, l'équipement médical, l'ordinateur, etc. comme ci-dessous l'image est des scénarios d'application.Pour plus de détails, vous pouvez contacter directement notre équipe commerciale.
