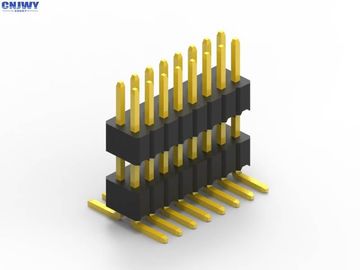

1.27 Pitch Pin Header personnalisé, 2 épingles à 50 épingles

Connecteur de tête de PCB en plastique double double rangée Isolation noire de type SMT

Les spécifications:

1Le lancer:1.27 mm ((0.079')

2Nom du connecteur: connecteur PCB/tête de broche

3Matériau d'isolation: PA6T UL 94-V0

4Matériau de contact: alliage de cuivre

5: Type de montage: SMD/SMT

6: Nombre de rangées: double

7Finition: or sur nickel.

8- Je vous en prie.

9Couleur: Standard (noir) ou personnalisé

10Rating actuel1.0 AMP

11: Résister à la tension: 500 V AC/DC

12: Résistance au contact: 20 mΩ max.

13: Forme de contact: épingle carrée

14: Longueur de broche: personnalisation

15: épingle disponible: 2 à 50 épingles

Qu'est-ce qu'un connecteur PCB?

Les connecteurs de circuits imprimés sont des systèmes de connexion montés sur des circuits imprimés.ou vers ou depuis le PCB provenant d'une autre source dans la construction de l'équipementIls fournissent une méthode facile de conception pour la fabrication, car les PCB ne sont pas câblés les uns aux autres et peuvent être assemblés plus tard dans un processus de production.

Orientation du connecteur PCB

Le terme PCB Connector fait référence à un système de connexion multi-points de base, généralement dans une disposition rectangulaire.Une paire d'accouplement de connecteurs PCB sera soit pour la carte à carte ou câble à carte (câble à carte)Les dispositions de carte à carte peuvent donner une gamme d'orientations de connexion de PCB, toutes basées sur des incréments de 90 degrés:

• Parallèlement ou entre deux étages, les deux connecteurs sont orientés verticalement.
• 90 degrés, angle droit, carte mère à carte mère ̇ un connecteur vertical, un connecteur horizontal;
• 180 degrés, coplanaire, de bord à bord, les deux connecteurs sont à orientation horizontale.

Autres dénominations pour les connecteurs PCB

Les connecteurs de circuits imprimés peuvent être connus sous le nom de produits d'interconnexion de circuits imprimés. Des termes spécifiques sont également utilisés pour les deux côtés de la connexion.car ce ne sont que des rangées d'épingles.Les connecteurs PCB féminins peuvent être appelés Sockets, Receptacles, ou même (un peu confusement) Header Receptacles.

Pourquoi choisir CNJWY

1Production automatique

Plus de 80% des produits CNJWY sont fabriqués par des chaînes d'assemblage automatiques.afin que nous puissions fournir les produits les plus qualifiés à nos clients.

2Livraison à temps.

Chaque client est unique, donc nous devons faire chaque livraison à temps pour chérir chaque chance donnée par nos clients.

3Faire de la valeur

L'entreprise est comme un long voyage. La valeur est les vues sur le chemin. Créer de la valeur pour les clients est de créer de la valeur pour l'entreprise, comme gagnant-gagnant mutuel est notre objectif.

4Réponse instantanée.

Tout le monde va avoir des ennuis de temps en temps, comme le temps de travail.

Application du produit:

L'en-tête de broche mâle est largement utilisé dans différentes industries telles que l'automobile, l'équipement médical, l'ordinateur et ainsi de suite. Comme l'image ci-dessous est des scénarios d'application.Pour plus de détails, vous pouvez contacter directement notre équipe commerciale.
