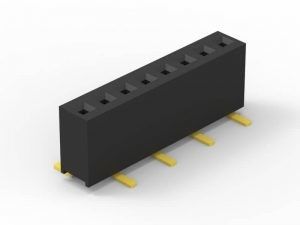

En-tête femelle droit de Smd, lancement femelle de l'en-tête 1.27mm de rangée simple

En-tête femelle droit de Smd, lancement femelle de l'en-tête 1.27mm de rangée simple

Application de produit :

Généralement, des en-têtes femelles avec les en-têtes adaptés de goupille sont employés pour finir les modules créés dans l'industrie électronique. Comme au-dessous de vous peut trouver une partie de portée d'application.

Caractéristiques :

1. Lancement : 1.27mm

2. Nom de connecteur : Connecteur de carte PCB/en-tête femelle

3. Matériel d'isolation : UL 94-V0 de PA6T

4. Matériel de contact : Alliage de cuivre

5 : Type de support : Par le trou

6 : Nombre de rangée : Simple

7 : Finition de contact : Or au-dessus de nickel

8 : Arrêt : Soudure

9 : Couleur : Noir

10 : Estimation actuelle : 1.0A

11 : Tension de tenue : 500V AC/DC

12 : Résistance de contact : 20mΩ maximum

13 : Forme de contact : Pin de place

14 : Longueur de Pin : Personnalisation

15 : Pin disponible : 2Pins à 80Pins

16. Température de fonctionnement : - 40℃ à 105℃

Quel est un connecteur de carte PCB ?

Les connecteurs de carte électronique sont des systèmes de connexion montés sur PCBs. Typiquement des connecteurs de carte PCB sont utilisés pour transférer des signaux ou la puissance à partir d'une carte PCB à l'autre, ou à ou de la carte PCB d'une autre source dans la construction d'équipement. Ils fournissent une méthode facile de conception pour la fabrication, car le PCBs ne sont pas câblé entre eux et peuvent être réunis plus tard dans un processus de fabrication.

Orientations de connecteur de carte PCB

Le connecteur de carte PCB de terme se rapporte à un système multibroche de base de connexion, typiquement dans une disposition rectangulaire. Une paire de accouplement de connecteurs de carte PCB sera pour le panneau-à-conseil ou le câble-à-conseil (fil-à-conseil). Les dispositions de panneau-à-conseil peuvent donner une gamme des orientations de connexion de carte PCB, tout basée sur des augmentations de 90 degrés :

• Parallèle ou mezzanine – les deux connecteurs sont orientation verticale ;
• 90 degrés, d'à angle droit, carte mère à la carte-fille – un connecteur est vertical, un horizontal ;
• 180 degrés, de coplanaire, Bord-à-bord – les deux connecteurs sont orientation horizontale.

D'autres noms pour des connecteurs de carte PCB

Des connecteurs de carte PCB peuvent être connus en tant que produit d'interconnexion de carte PCB. Des termes spécifiques sont également employés pour les deux côtés de la connexion. Des connecteurs masculins de carte PCB désigné souvent sous le nom des en-têtes de Pin, car ils sont simplement des rangées des goupilles. Des connecteurs femelles de carte PCB peuvent s'appeler Sockets, récipients, ou même (légèrement embrouillant) les récipients d'en-tête.

Comment à l'emballage

Nous fournissons des méthodes de conditionnement souple pour répondre à différentes exigences. Pour le connecteur femelle d'en-tête, il y a quatre méthodes d'emballage :
1. emballage de plateau, approprié à l'assemblée manuelle.
2. emballage de tube, approprié à l'assemblée manuelle.
3. emballage de bobine avec la bande, appropriée à la production automatique de machine
4. emballage de bobine avec le chapeau, approprié à la production automatique de machine

Pourquoi choisissez CNJWY :

1. CONNJWY est venu de loin au cours des années en fournissant ce que nous promettons et est fier de ce que nous avons réalisé jusqu'ici.

2. Votre source sur un seul point de vente pour des solutions de composants.

3. Notre but est rendent le connecteur d'approvisionnement facile pour vous

4. Notre service rapide et innovateur s'assurera que les besoins de nos clients sont répondus

5. Nous évaluons chaque client, ordres d'aucune matière petits ou moyens de volume.

6. Nos affaires ne sont pas simplement au sujet d'approvisionnement de composants, il sont au sujet de fournir des promesses.
