ShenZhen CNJWY Electronics Co.,Ltd.
Ventes & Support:
Détails sur le produit:
Conditions de paiement et expédition:
|
| Port: | Shenzhen | Tension de tenue: | 500V AC/DC |
|---|---|---|---|
| Résistance d'isolation: | minute 1000MΩ | Température de fonctionnement: | -40℃ à +105℃ |
| Matériel de contact: | Bronze de phosphore | Finition de contact: | Or au-dessus de Ni |
| Surligner: | connecteur femelle d'en-tête de goupille,connecteur femelle de lancement de 2 millimètres |
||

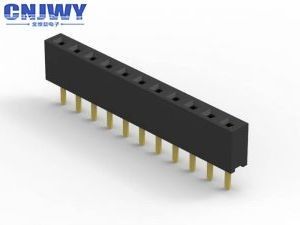

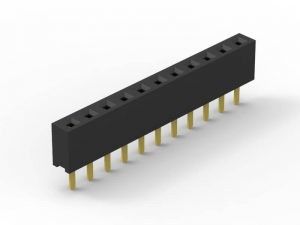

taille en plastique 8.5mm de l'en-tête 40Pins de rangée simple femelle de connecteur
1. Lancement : 2.54mm (0,1")
2. Nom de connecteur : Connecteur de carte PCB/en-tête femelle
3. Matériel d'isolation : UL 94-V0 de PA6T+30%GF
4. Matériel de contact : Alliage de cuivre
5 : Type de support : Par le trou
6 : Nombre de rangée : Simple
7 : Finition de contact : Or au-dessus de nickel
8 : Arrêt : Soudure
9. Couleur : Noir
10 : Estimation actuelle : 3.0A
11 : Tension de tenue : 500V AC/DC
12 : Résistance de contact : 20mΩ maximum
13 : Forme de contact : Pin de place
14 : Pin disponible : 2Pins à 80Pins
15. Résistance d'isolation : Minute 1000MΩ
Quel est un connecteur de carte PCB ?
Les connecteurs de carte électronique relient les systèmes, qui sont employés pour transférer des signaux ou la puissance à partir d'une carte PCB à l'autre, ou à ou de la carte PCB d'une autre source dans la construction d'équipement. Car PCBs ne sont pas câblé entre eux et peuvent être réunis plus tard dans un processus de fabrication, fournissant une méthode facile de conception pour la fabrication.
Orientations de connecteur de carte PCB
Le connecteur de carte PCB de terme se rapporte à un système multibroche de base de connexion, typiquement dans une disposition rectangulaire. Une paire de accouplement de connecteurs de carte PCB sera pour le panneau-à-conseil ou le câble-à-conseil (fil-à-conseil). Les dispositions de panneau-à-conseil peuvent donner une gamme des orientations de connexion de carte PCB, tout basée sur des augmentations de 90 degrés : Parallèle ou mezzanine – les deux connecteurs sont orientation verticale ; 90 degrés, d'à angle droit, carte mère à la carte-fille – un connecteur est vertical, un horizontal ; 180 degrés, de coplanaire, Bord-à-bord – les deux connecteurs sont orientation horizontale.
D'autres noms pour des connecteurs de carte PCB
Des connecteurs de carte PCB sont connus en tant que produit d'interconnexion de carte PCB. Des termes spécifiques sont également employés pour les deux côtés de la connexion. Il y a également quelques autres noms pour des connecteurs de carte PCB : En-têtes habituellement visés masculins de Pin de connecteurs de carte PCB, car ils sont simplement des rangées des goupilles, tandis que les connecteurs femelles de carte PCB appelés comme prises, récipients, ou même (légèrement embrouillant) récipients d'en-tête.
Pourquoi choisissez CNJWY :
1. Garantie de haute qualité
CNJWY s'était concentré sur améliorer les systèmes de contrôle de qualité, visant fournissant les produits de haute qualité qui le certificat ISO9001 adapté pendant des années.
prix 2.Competitive
Nous avons un processus de fabrication entier d'ensemble qui incluent la galvanoplastie, emboutissant, moulage par injection, ensemble pour assurer notre prix concurrentiel.
3. Emballage adapté aux besoins du client
Tous les produits sont disponibles pour l'emballage adapté aux besoins du client selon votre demande.
4. La livraison rapide
La production la plus efficace effectue la livraison rapide, qui s'assurerait du délai d'exécution toujours en avant de votre attente.
Application de produit :
Généralement, des en-têtes femelles avec les en-têtes adaptés de goupille sont employés pour finir les modules créés dans l'industrie électronique. Comme au-dessous de vous peut trouver une partie de portée d'application.
