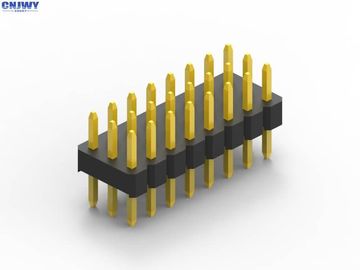

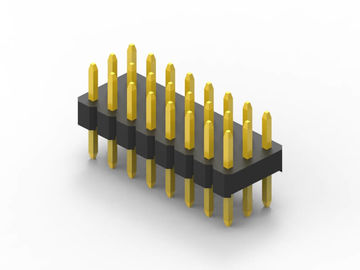

Goupilles masculines durables d'en-tête, résistance d'isolation élevée de double de rangée en-tête de Pin

Type masculin d'IMMERSION de rangée du connecteur trois d'en-tête de Pin appliqué dans l'industrie de PCBA

Quel est un connecteur de carte PCB ?

Les connecteurs de carte électronique sont des systèmes de connexion montés sur PCBs. Typiquement des connecteurs de carte PCB sont utilisés pour transférer des signaux ou la puissance à partir d'une carte PCB à l'autre, ou à ou de la carte PCB d'une autre source dans la construction d'équipement. Ils fournissent une méthode facile de conception pour la fabrication, car le PCBs ne sont pas câblé entre eux et peuvent être réunis plus tard dans un processus de fabrication.

Orientations de connecteur de carte PCB

Le connecteur de carte PCB de terme se rapporte à un système multibroche de base de connexion, typiquement dans une disposition rectangulaire. Une paire de accouplement de connecteurs de carte PCB sera pour le panneau-à-conseil ou le câble-à-conseil (fil-à-conseil). Les dispositions de panneau-à-conseil peuvent donner une gamme des orientations de connexion de carte PCB, tout basée sur des augmentations de 90 degrés :

• Parallèle ou mezzanine – les deux connecteurs sont orientation verticale ;
• 90 degrés, d'à angle droit, carte mère à la carte-fille – un connecteur est vertical, un horizontal ;
• 180 degrés, de coplanaire, Bord-à-bord – les deux connecteurs sont orientation horizontale.

D'autres noms pour des connecteurs de carte PCB

Des connecteurs de carte PCB peuvent être connus en tant que produit d'interconnexion de carte PCB. Des termes spécifiques sont également employés pour les deux côtés de la connexion. Des connecteurs masculins de carte PCB désigné souvent sous le nom des en-têtes de Pin, car ils sont simplement des rangées des goupilles. Des connecteurs femelles de carte PCB peuvent s'appeler Sockets, récipients, ou même (légèrement embrouillant) les récipients d'en-tête.

Pourquoi choisissez CNJWY

Production automatique

Des produits plus de 80% CNJWY sont faits par les chaînes de montage automatiques. Car intelligent est de plus en plus largement en service, nous pourrions seulement adapter le développement des temps, de sorte que nous ayons pu fournir la plupart des produits qualifiés à nos clients.

La livraison à l'heure

Chaque client est distinctif, ainsi nous devons effectuer chaque livraison à temps d'aimer chaque occasion donnée par nos clients.

Faites la valeur

Les affaires sont comme un long voyage. La valeur est les vues sur le chemin. La fabrication de la valeur pour les clients est de faire la valeur pour la société, car avantageux pour les deux parties mutuel est notre but.

Réponse instantanée

Tout le monde obtiendra dans le problème ici et là, mêmes que le temps de travail. La réponse instantanée pourrait être possible pour résoudre les problèmes que les clients rencontrent à temps.

Caractéristiques :

1. Lancement : 2.00mm (0,079")

2. Nom de connecteur : En-tête du connecteur de carte PCB/Pin

3. Matériel d'isolation : UL 94-V0 de PA6T

4. Matériel de contact : Alliage de cuivre

5. Type de support : Par le trou

6. Nombre de rangée : Rangée trois

7. Finition de contact : Or au-dessus de nickel

8. Arrêt : Soudure

9. Couleur : Noir

10. Estimation actuelle : 1,0 AMPÈRES

11. Tension de tenue : 500V AC/DC

12. Résistance de contact : 20mΩ maximum

13. Forme de contact : Pin de place

14. Longueur de Pin : Personnalisation

15. Pin disponible : 2 bornes à 80 bornes

Notre service :

1. Notre but est de rendre le connecteur d'approvisionnement facile pour vous.

2. Nous répondrons à votre enquête dans 24hours, enquête en ligne est bienvenu

3. Nous fournissons OEM, le service d'ODM, n'importe lequel du connecteur spécial prié, nous allons faire le nouveau moule pour vous mais mouler la moitié de coût pour chacun.

4. les aperçus gratuits 20pcs, pour le client d'ordre de répétition, nous fournirons plus que les échantillons 20pcs pour le projet de prototype s'il y a lieu.

5. Nos affaires ne sont pas simplement au sujet d'offre de connecteur, il sont au sujet de fournir des promesses

Application de produit :

En-tête masculin de goupille très utilisé dans l'industrie différente telle que des véhicules à moteur, matériel médical, ordinateur et ainsi de suite. en tant que ci-dessous image est les scénarios d'application. l'image est une limitation, parce que plus de détail que vous pouvez directement contacter notre équipe de ventes
